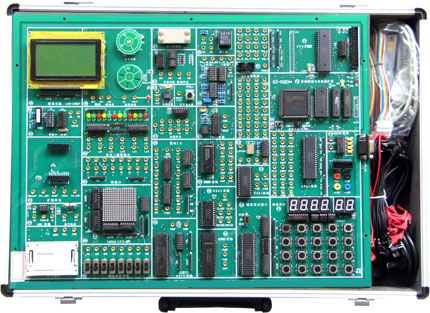

JG52EH 萬能單片機實驗開發系統
一、系統簡介
萬能單片機實驗開發系統是《MCS-51單片機原理與接口》《單片機控制技術》《自動化控制》《EDA》等課程教學的最佳配套實驗設備。以小系統、多功能、易擴展為設計思想，主板以《單片機實驗指導書》基礎實驗為主，增加地址總線、數據總線、控制總線引出和擴展單元（區），這樣學?？梢詮男枰霭l(fā)，選配各種擴展模塊，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。
二、系統組成：
?硬件：
（1）開發系統組成：?jiǎn)纹瑱C(jī)仿真接口（仿真器外接），用戶CPU（AT89S52），系統控制芯片（1032），64K程序存儲器（w27c512），64K數據存儲器（61256x2），開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路.
（2）輸入/ 輸出：128*64 LCD圖文電路（或字符式1602 LCD），單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平輸入/ 輸出電路，排針∕鎖緊孔轉接口、16*16 LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，ISP在線下載接口，打印口，用戶串行接口。
（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；
（4）控制對象：喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等；
（5）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司各種擴展模塊。
?軟件：
系統配置2000/xp等操作平臺的單片機仿真調試軟件，支持匯編、C51語言編譯、調試；單片機在線下載軟件等。
?電源：
系統內置高性能直流穩壓電源。
?機箱：
系統配置輕便鋁合金箱子作為實驗儀機箱。
三、系統主要特點:
| （1）仿真器外接：仿真器和實驗系統分開，實驗系統只留仿真器接口，仿真器可單獨使用。實驗儀配置的51/96通用單片機仿真器，64K數據空間、64K 程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行，軟件提供單步、斷點、暫停、全速運行等調試功能。該實驗儀也可選配Keil-C仿真器，支持Keil-C軟件。在線仿真、在線編程下載，自動識別,無需開關切換，用戶CPU資源全部開放,可支持總線仿真和IO口仿真(P0,P1,P2,P3)。 （2）仿真C8051F 單片機（SOC）：選配C8051F 仿真系統，可對嵌入式系統C8051F 單片機（SOC）實驗、開發的。 （3）仿真AVR ATMEGA16單片機：選配JTAG-ICE仿真系統，可對AVR系統ATMEGA16 單片機實驗、開發的。 （4）支持仿真下載MICROCHIP系列單片機,如 PIC16F877A 單片機,配有USB接口的仿真下載編程器. （選配） （5）支持仿真下載TI MSP430F449等單片機,配有MSP430JTAG仿真器（選配） |
（6）支持EDA開發：通過選配EDA擴展卡，實現EDA(CPLD/FPGA)和單片機兩合一，可分別控制實驗電路。（選配價格根據不同的模塊另議） （7）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。 （8）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。 （9）在線下載：在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。 （10）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。 以上各種CPU均配有詳細的實驗例程和實驗指導文檔，其中上述第10項是針對S52系統. |
四、實驗項目:
(一)軟件實驗
清零程序 |
查找相同數據個數 |
拆字程序 |
無符號雙字節快速乘法子程序 |
拼字程序 |
多分支程序 |
數據區傳送子程序 |
脈沖計數實驗 |
數據排序?qū)嶒?yàn) |
電腦時鐘實驗 |
(二)硬件實驗
P1口亮燈實驗 |
繼電器控制實驗 |
P1口轉彎燈實驗 |
步進電機控制 |
P3.3口輸入，P1口輸出實驗 |
8253方波實驗 |
工業順序控制實驗 |
小直流電機調速實驗（霍爾傳感器） |
8255 A、B、C口輸出方波實驗 |
16*16 LED點陣顯示實驗 |
8255 PA口控制PB口 |
128*64（1602）LCD液晶顯示實驗 |
8255控制交通燈 |
8250可編程異步通訊接口實驗（自發自收） |
簡單I/O擴展實驗 |
8251可編程通訊接口實驗（與PC機） |
A/D0809轉換實驗 |
單片機RS232/485串行發送實驗（雙機通訊） |
D/A0832轉換實驗 |
單片機RS232/485串行接收實驗（雙機通訊） |
8279鍵盤顯示實驗 |
DS18B20單總線溫度測量實驗 |
通用打印機實驗；（打印機選配☆） |
壓力實驗 |
微型打印機打印字符、曲線、漢字實驗；（打印機選配☆） |
PWM實驗 |
I2C儲存卡讀寫實驗 |
射極跟隨器 |
(三)擴展卡實驗（選配） ☆
POD1擴展卡主持以下實驗 |
看門狗實驗 |
紅外線遙控收發實驗 |
|
165并轉串 |
|
164串轉并 |
|
查詢式鍵盤 |
|
POD2擴展卡主持以下實驗 |
LM331 V/F、F/V實驗 |
138譯碼 |
|
POD3擴展卡主持以下實驗 |
串行EEPROM 93C46讀寫實驗 |
I2C AT24C02讀寫實驗 |
|
TLC549串行A/D轉換實驗 |
|
TLC5615 10位D/A串行轉換實驗 |
|
PCF8563 I2C日歷時鐘實驗 |
|
POD4擴展卡主持以下實驗 |
ISD1420 語音錄放 |
POD5擴展卡 |
40芯鎖緊大孔引出，擴展主板以外接口芯片用 |
POD1032擴展卡 |
主持Lattice公司：ISP1032E芯片實驗開發 |
POD1C3擴展卡 |
主持Atera公司：EP1C3T144芯片實驗開發 |
POD1C6擴展卡 |
主持Atera公司：EP1C6T144芯片實驗開發 |
CAN卡 |
CAN總線通訊接口實驗 |
以太網卡 |
以太網TCP/IP協議接口實驗 |
USB2.0卡 |
USB2.0通訊接口實驗。 |
TFT液晶顯示器 |
TFT觸摸彩屏顯示文字和彩條實驗 |
TFT觸摸彩屏顯示圖片實驗 |
|
TFT觸摸彩屏觸摸實驗 |
(四)創新實驗?zāi)K(選配)
傾斜檢測傳感器模塊 |
凝露檢測傳感器模塊 |
觸摸檢測傳感器模塊 |
火焰檢測傳感器模塊 |
紫外檢測傳感器模塊 |
氣體檢測傳感器模塊 |
振動檢測傳感器模塊 |
超聲波測距模塊 |
數字收音機模塊 |
無線數據通訊模塊 |
人體紅外感應模塊 |
塵?；覊m粉塵檢測傳感器模塊 |
光電傳感器模塊 |
光敏傳感器模塊 |
(五)單片機實訓包模塊（選配）
實訓包名稱 |
配件 |
|
配件名稱 |
||
可燃?xì)怏w報警儀 |
51單片機系統 |
|
可燃?xì)怏w檢測模塊 |
||
配件、技術資料 |
||
流量液位檢測自動供水（帶紅外遙控） |
51單片機系統 |
|
透明供水系統模型 |
||
水泵 |
||
流量檢測系統 |
||
液位檢測系統 |
||
紅外遙控器 |
||
配件、技術資料 |
||
超聲波倒車?yán)走_(dá) |
51單片機系統 |
|
超聲波測距模塊 |
||
顯示模塊 |
||
配件、技術資料 |
||
環境測試儀 |
51單片機系統 |
|
環境測試模塊 |
||
鍵盤顯示模塊 |
||
配件、技術資料 |
||
出租車計價器 |
51單片機系統 |
|
液晶顯示模塊 |
||
直流電機模塊 |
||
配件、技術資料 |
||
數字式多路溫度采集系統 |
51單片機系統 |
|
DS18B20模塊 |
||
鍵盤顯示模塊 |
||
配件、技術資料 |
||
數據采集系統 |
51單片機系統 |
|
數據采集模塊 |
||
串行通信模塊 |
||
配件、技術資料 |
||
交通燈控制系統 |
51單片機系統 |
|
交通燈模塊 |
||
顯示模塊 |
||
配件、技術資料 |
||
直流、步進電機控制系統 |
51單片機系統 |
|
電機控制模塊 |
||
鍵盤顯示模塊 |
||
配件、技術資料 |
||
公交車報站器 |
51單片機系統 |
|
語音錄放模塊 |
||
配件、技術資料 |
||
紅外測溫儀 |
單片機系統 |
|
紅外測溫模塊 |
||
鍵盤顯示模塊 |
||
配件、技術資料 |
||
數字電子鐘 |
51單片機系統 |
|
日歷時鐘模塊 |
||
鍵盤顯示模塊 |
||
配件、技術資料 |
||
俄羅斯方塊游戲 |
單片機系統 |
|
液晶顯示模塊 |
||
鍵盤顯示模塊 |
||
配件、技術資料 |
||
電子稱 |
51單片機系統 |
|
壓力測量模塊 |
||
鍵盤顯示模塊 |
||
配件、技術資料 |
||
考勤機 |
51單片機系統 |
|
讀卡器模塊 |
||
鍵盤顯示模塊 |
||
配件、技術資料 |
||
U盤、SD卡讀寫器 |
U盤、SD卡讀寫模塊 |
|
配件、技術資料 |
||
MP3音樂播放器 |
MP3播放模塊 |
|
配件、技術資料 |
||
無線語音傳輸系統 |
單片機系統 |
|
無線通信模塊 |
||
配件、技術資料 |
||
基于CAN總線的汽車車窗控制 |
51單片機系統 |
|
CAN通訊模塊 |
||
配件、技術資料 |
||
網絡家電 |
51單片機系統 |
|
以太網通訊模塊 |
||
配件、技術資料 |
||
GSM通信系統 |
51單片機系統 |
|
GSM網絡通信模塊 |
||
配件、技術資料 |
||
GPS定位 |
51單片機系統 |
|
GPS模塊 |
||
液晶顯示模塊 |
||
配件、技術資料 |
||
語音識別機器人 |
語音識別控制模塊 |
|
機器人 |
||
機器人控制板 |
||
配件、技術資料 |
||
語音遙控小車 |
語音識別控制模塊 |
|
小車車體 |
||
小車驅動板 |
||
配件、技術資料 |
||
LED點陣顯示屏 |
51單片機系統 |
|
,
