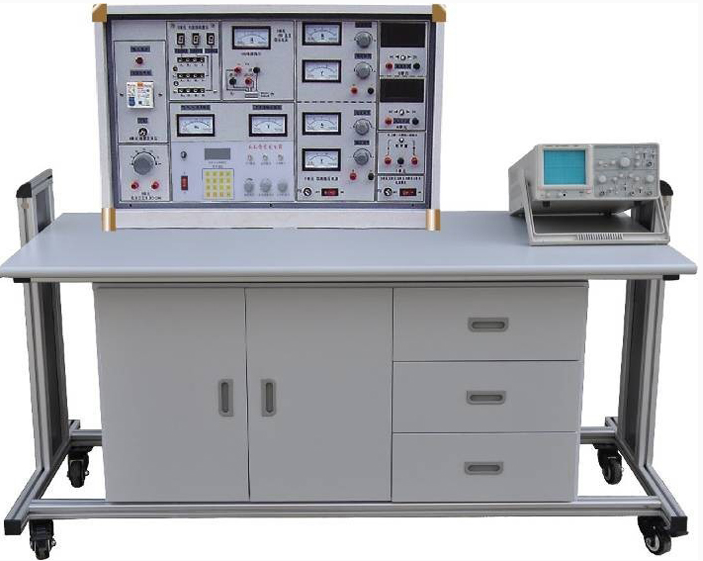

JGBK-535L模電、數電、現代通訊原理實驗室設備

二、系統特點：
1. 產品的設計是結合了高等學校電子信息類規劃教材，如《通信原理》第 2 版 ( 宋祖順編著 ) 、《現代通信原理》 ( 曹志剛、錢亞生編著 ) 等教材相關內容所研制的新一代通信技術實驗教學裝置。
2 、通訊部分采用了 " 底板 + 實驗?zāi)K " 的結構，不僅按實驗內容與功能將電路模塊化，而且各個模塊獨立設計，能方便地組合進行單元實驗和多種單 / 雙工通信系統實驗。同時可按用戶需求定制模塊、選購模塊、升級模塊。
3. 實驗?zāi)K的輸入輸出信號都采用鉚孔開放出來，由實驗者根據實驗需要進行連接組合，增強實驗者的參與性。
4. 每個實驗?zāi)K都采用有機玻璃覆蓋保護，方便實驗室管理。
5. 實驗中的重要參數都可以調節或設置，方便實驗者分析對比。
6. 可完成單元、系統實驗幾十項，涵蓋了終端編譯碼、線路編譯碼、調制解調、信道傳輸?shù)确矫娴膬?nèi)容。
7. 內置函數信號源、數字信號源、電話接口、計算機接口、同軸電纜信道、光信道、音頻功放等功能模塊，詳細見 " 系統組成 " 項。
8. 內置 4 組穩壓電源，全部具有短路軟截至保護自動恢復功能，并提供電源輸出接口。
9. 系統涉及了計算機通信、 MS51 、 DSP 、 CPLD 等多種技術，并留有開發接口，二次開發性強。
10 、數電、模電創新實驗透明模塊盒體透明直觀，內裝元件一目了然，盒蓋印有元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝方便，在桌面中央通用九孔電路板上任意拼插盒成實驗電路，實驗方便、快捷，動手能力強。
三、功能與結構：
（一）實驗臺部分：
1 、電源
1.1 電源輸入 : 工作電壓 220V±5%(50Hz) ，輸入時指示燈亮。
1.2 電源輸出：有保險絲和漏電保護開關二級保護功能。
A 組 : 低壓交流電壓 3-24V 分七檔可調，輸出電流 1.5A 。
B 組 : 二組互相獨立的 0-30V 直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流 2A ，具有預設式限流保護功能。
C 組 : 低壓直流穩壓電源，電壓 +5V ，電流 0.5A ，有表指示。
D 組 : 單相市電輸出，供用戶自備儀器使用。
2· 功率輸出函數發生器：
1 ）采用直接數字頻率合成（ DDS ）產生高精度正弦波，方波和三角波。采用大屏幕 LCD 顯示輸出頻率、波形，衰減值。
2 ）正弦波輸出幅度 ≥10V, 輸出阻抗 50Ω ，失真度 <1% （ 0.1HZ-- 1KHz ）。
3 ）頻率范圍 : 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率 , 。
4 ）輸出幅度采用電位器調節，正弦波輸出具有 20db,40db 衰減。
5 ）方波占空比可調 , 調節范圍： 1%-99% 調節；方波和三角波采用 TTL 電平輸出。
6 ）頻率計最高測量范圍 100MHz ，自動換檔。
3· 七段譯碼器及對應譯碼顯示數碼管。
4· 單次脈沖：每撥按一次鈕子開關可得到一組正負脈沖。
5· 通信原理部分
本系統由 1 個底板和 18 個標準配置實驗?zāi)K組成，詳細參數見下表：
底板模塊：

實驗?zāi)K：

注：標準配置 18 個模塊，不包含選 配置部分
6·外測交直流二用電流表 : 精度 0.5 級，三位半數字式顯示，測量范圍 :0 ～ 999mA 。
7· 外測交直流二用電壓表 : 精度 0.5 級，三位半數字式顯示，測量范圍 :0 ～ 99.9V 。
三、設備的構成、配備 :
（一）構成與配備 ( 以二十四座為例 )
1 、實驗操作桌 12 張，一桌二座。操作桌桌面中央設置通用電路插扳（尺寸 :35×90cm ），電路板由進ABS 注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。創新實驗元件模塊盒體透明直觀，內裝元件一目了然，盒蓋與盒體之間采用壓卡式結構、維修拆裝、更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板和桌面 ( 如需要在桌上放置電機、焊接等 ). 實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
2 、實驗臺，共 12 臺，每張學生實驗操作桌上配置 l 臺。
3 、示教控制臺 1 臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別無線遙控控制 12 臺學生實驗臺的電源。尺寸為 160×70cm 。
電源無線總控制功能：
一）、概 述
"JGKZ-1 型電源無線總控制臺 " 針對普通電源控制臺諸多缺點而設計。利用單片機進行數字編碼、解碼，通過無線數字收發模塊發送接收控制編碼，實現電源的無線控制?？刂婆_具有結構簡單、操作方便、可靠性高，易于維護等優點，解決了傳統布線式的電源控制臺連接導線多、布線麻煩以及布線成本高等致命缺點?？偪刂婆_與被控實驗設備在電氣上相互獨立，有利于實驗室布局的改變及重組。
二）、特 點
1 、該設備以 315MHz 無線數字收發模塊為無線傳輸載體，配合單片機編碼解碼實現多個實驗室、多臺實驗設備電源的無線開關控制。
2 、一臺 "JGKZ-1 型電源無線總控制臺 " 可對單個實驗室的 30 臺（ 60 座）實驗設備進行單臺、多臺或全部設備的電源開關無線控制。
3 、每臺設備有對應的指示燈指示當前的電源開關狀態；對實訓室 30 臺（ 60 座）實驗設備的電源開關無線控制。
4 、配有上位機軟件，可通過電腦對實驗設備的電源開關進行控制。
三）、技術性能
1 、工作電源： AC220V±10%/ 50Hz
2 、工作環境：溫度 -10 ℃～ 40 ℃ 相對濕度 <85%(25 ℃)
3、載波頻率： 315MHz
4 、控制范圍： >50m
5 、控制能力： 60 臺
6 、外形尺寸： 294mm×237mm×200mm
四）、裝置配置
1 、按鍵模塊：按鍵模塊分為電源開關控制鍵和功能鍵，其中 "1 號臺 " ～ "60 號臺 " 及 " 全開 " 和 " 全關 " 為電源開關控制鍵， " 確認 " 和 " 取消 " 為功能鍵。 "1 號臺 " ～ "60 號臺 " 開關控制鍵分別對應一個實驗室的 60 臺實驗設備，實現單臺控制操作； " 全開 " 和 " 全關 " 對應實驗室所有實驗設備，可實現所有實驗設備的一鍵開關控制； " 確認 " 和 " 取消 " 鍵對開關控制鍵的操作進行確認或取消。
2 、狀態指示模塊：該模塊有 "1 號臺 " ～ "60 號臺 " 共 60 個指示燈，分別指示該控制臺對應實驗室的 60 臺實驗設備的電源開關狀態，燈常亮表示對應實驗臺電源開，燈常滅表示對應實驗臺電源關，燈閃爍表示對該實驗臺正在進行開關控制操作，處于等待確認狀態，通過閃爍時間比來區分設備當前開關狀態與操作狀態。
3 、發射模塊：載波頻率為 315MHz ，通過配套天線發射總控臺的數字編碼。
4 、通信串口：通信串口為總控制臺與電腦的通信接口，可使用上位機軟件對實驗設備進行開關控制，上位機軟件界面簡潔，操作方便。
五）、上位機軟件功能
1. 串口掃描檢測
2. 通過串口發送工作臺工作命令
3. 接收識別主控制臺發送工作臺開關控制的命令，并刷新工作臺狀態顯示
4. 能控制最多 128 工作臺
5. 開關工作臺操作時間顯示

五、設備配置清單（以二十四座為例）

表一 模電數電透明創新實驗?zāi)K配置清單 ( 每臺 )

。
