JGSBGYD-01E-Y 型電子工藝實訓考核裝置
一、電子工藝實訓考核設備概述
電子工藝實訓考核實驗臺適用于高職高專及高級技師的實驗、實訓要求。適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的 < 模擬電子技術 > 、 < 數字電子技術 > 、 < 電工基礎 > 、 < 電工原理 > 、 < 電路與磁路 > 、 < 電工學 > 、 < 電力電子技術 > 等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的數學與實驗實訓，還可以滿足電子實訓；電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、 PCB 板圖的設計等實訓項目。
（本設備電腦不是必須品，可以不配置）

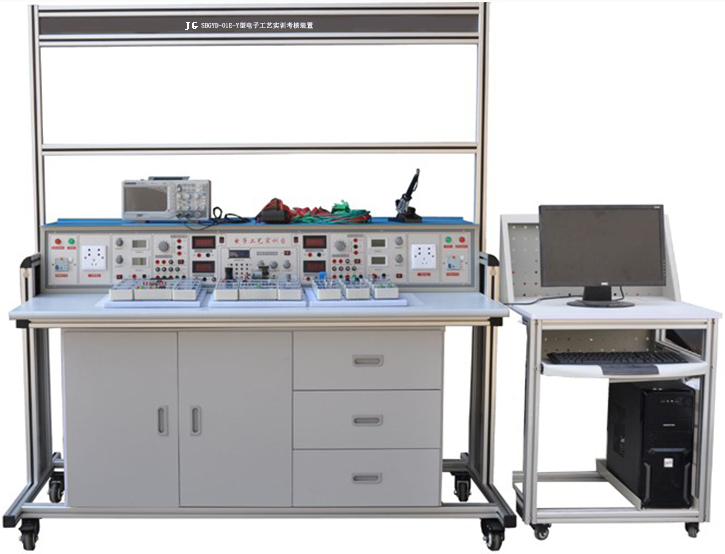

（電子工藝實訓裝置參考圖片，具體可按要求定制）
電工電子部分元件盒（共 12 塊板， 145 塊元件盒）
電工電子創新實訓模塊由有機塑料盒及 PCB 板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。
二、電子工藝實訓考核設備技術指標
（ 1 ）工作電源：兩相三線 AC 220V±10% 50Hz
（ 2 ）溫度：－ 10 ～ 40℃ ；環境濕度： ≤90% （ 25℃ ）
（ 3 ）外形尺寸：長 × 寬 × 高 =1600×850×1920mm
（ 3 ）整機功耗： ≤700V.A
（ 5 ）安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
（ 6 ）交、直流電源
A. 各檔交流電源，包括 3V 、 6V 、 9V 、 12V 、 15V 、 18V 、 24V 、共 7 種 2A ；具有中心抽頭的 17V 0 17V
B. 直流穩壓電源（ 0~24V 、 2A ），由多圈電位器連續調節，輸出最大電流為 2A ，每路電源輸出有 0.5 級數字電流表、電壓表指示。電壓穩壓度 <10 － 2 ，負穩壓度 <10 － 2 ，紋波電壓 : <5mV 。
C. 各檔直流電源，包括 ±12V 及 ±5V 電源
(7) 功率輸出函數發生器：采用直接數字頻率合成（ DDS ）產生高精度正弦波，方波和三角波。采用大屏幕 LCD 顯示輸出頻率、波形，衰減值。
正弦波輸出幅度 |
≥ 10V |
輸出阻抗 |
50 Ω |
失真度 |
<1% （ 0.1HZ-- 1KHz ） |
頻率范圍 |
0.1HZ ～ 3MHz ，采用鍵盤直接輸入數字設定頻率 |
輸出幅度 |
電位器調節，正弦波輸出具有 20db,40db 衰減 |
方波占空比 |
可調 , 調節范圍： 1%-99% 調節；方波和三角波采用 TTL 電平輸出。 |
頻率計最高測量范圍 |
100MHz ，自動換檔 |
（ 8 ）電表
A. 數字直流電流表（ AX4 模塊單元） : 測量范圍： 0 ～ 2000mA
B. 數字直流電壓表 : 測量范圍： 0 ～ 30V ，輸入阻抗： 47K?/V
C. 數字直流毫伏表 : 測量范圍： 0 ～ 2000mV
三、電子工藝實訓考核設備功能特點
1 、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主導，以技術應用為目標，接近生產實際。
2 、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用透明有機盒，兼作實物示教，一舉多得。電工電子單元模塊共有 156 個，其中不僅包括實訓指導書項目所需的單元，還為學生可能進行的創新與探索，配置了較齊全的單元。
3 、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。
4 、與本裝置實訓項目均經過反復斟酌、精心配置；其中有許多電工電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。
5 、本裝置具有各類模塊 1 多個，具有廣闊的延伸空間，本裝置可完成 < 模擬電子技術 > 、 < 數字電子技術 > 、 < 電力電子技術 > 等多門課的實驗、實訓項目，這樣可充分發揮本實訓臺的利用率，并可節省實驗實訓場地，性價比大大提高
四、電子工藝實訓考核設備可以完成的實訓項目
模擬電子技術綜合應用、創新實訓項目目錄
項目一 常用二極管的性能測試及應用
項目二 雙極晶體管及場效管輸出特性的測定
項目三 單管放大電路的研究
項目四 兩極放大電路及負反饋放大電路的研究
項目五 助聽器電路的調試（電子產品線路）（綜合應用）
項目六 恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）
項目七 三極管放大電路故障排除
項目八 整流、濾波及穩壓電路的研究
項目九 直流穩壓正、負電源電路的研究
項目十 典型復合互補 OTL 功率放大電路調試（電子產品線路）（綜合應用）
項目十一 OTL 功率放大電路的故障排除
項目十二 LM386 集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
項目十三 運算放大器基本運算電路
項目十四 對由運放器組成的積分運算電路、微分運算電路
項目十五 對由運放器組成的電壓比較器傳輸特性的研究
項目十六 氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）
項目十七 方波、三角波和鋸齒波發生器電路的研究與測試
項目十八 三角波、方波及正弦波發生器的制作競賽
項目十九 RC （文式橋式）正弦波振蕩器和制作與調試
項目二十 電容三點式 LC 正弦波發生器
項目二十一 有源濾波電路研究
項目二十二 直流 - 直流（ DC-DC ）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）
項目二十三 恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）
數字電子技術綜合應用、創新實訓項目目錄
一、基礎實訓項目
項目一 基本邏輯門電路功能測試
項目二 優先編碼器功能測試
項目三 二進制譯碼器和數據選擇器功能測試
項目四 全加器和超前進位全加器功能測試
項目五 數值比較器功能測試
項目六 七段碼鎖存 / 譯碼 / 驅動器功能測試
項目七 各類觸發器功能測試
項目八 雙向移位寄存器功能測試
項目九 二一五一十進制計數器功能測試
項目十 二位十進制計數 / 譯碼 / 驅動 / 顯示電路
項目十一 可逆十進制計數電路功能測試
項目十二 N 進制計數電路功能測試
項目十三 555 定時器基本應用電路
項目十四 微分型單穩態觸發器
項目十五 集成單穩態觸發器及其應用
項目十六 集成施密特觸發器及其應用
二、綜合應用實訓項目
項目十七 聲光控制節能路燈電路（電子產品線路）（綜合應用）
項目十八 8 線數據傳輸電路（電子產品線路）（綜合應用）
項目十九 4 位環形計數節拍發生器（電子產品線路）（綜合應用）
項目二十 秒脈沖信號發生器（電子產品線路）（綜合應用）
項目二十一 救護車 / 消防車聲響報警電路（電子產品線路）（綜合應用）
項目二十二 D/A 轉換器將數碼轉換成單極性、雙極性模擬電壓
項目二十三 數控變頻三角波 - 方波發生器
項目二十四 移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
項目二十五 8 位優先編碼器搶答電路（電子產品線路）（綜合應用）
項目二十六 觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
項目二十七 數字鐘電路（電子產品線路）（綜合應用）
項目二十八 二位十進制計數符合電路（電子產品線路）（綜合應用）
項目二十九 交通燈控制電路（電子產品線路）（綜合應用）
項目三十 升 / 降階梯波發生器（電子產品線路）（綜合應用）
項目三十一 光電轉換加 / 減計數電路（電子產品線路）（綜合應用）
三、電力電子技術及應用、創新實訓項目
項目一 晶閘管的控制特性及它作為固體開關的應用（電子產品電路）（綜合應用項目）
項目二 單結晶體管觸發電路
項目三 晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
項目四 晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
項目五 IGBT 直流斬波電路的調試與分析（電子產品電路）（綜合應用項目）
項目六 雙向晶閘管單相交流調壓（調光臺燈）電路的制作與調試（電子產品電路）（綜合應用項目）
項目七 功率晶體管（ BJT ） PWM 控制直流電動機可逆調速電路（電子產品電路）（綜合應用項 目）
四、電子產品安裝調試綜合技能實訓項目
項目一 聲光控延時開關安裝與調試
項目二 遙控音樂門鈴
項目三 全控六管超外差式調幅收音機
項目四 多功能防盜報警器
五、電子工藝實訓考核設備的配置
序號 |
產品名稱 |
型號規格 |
數量 |
單位 |
備注 |
1 |
電子工藝實訓桌 |
帶萬向輪靈活移動 |
1 |
張 |
鋁合金框架 |
2 |
電子工藝電源臺 |
1 |
臺 |
鐵質 |
|
3 |
函數發生器 0.1HZ~3MHZ （正弦波、三角波、方波） |
1 |
臺 |
已裝實訓臺上 客戶無須另購 |
|
4 |
數字頻率計（可內測與外側） |
100MHz |
1 |
臺 |
已裝實訓臺上 客戶無須另購 |
5 |
工具 |
1 |
套 |
見表一 |
|
6 |
電工電子創新模塊 |
配有 12 塊放置板 |
1 |
套 |
見表二 |
7 |
電工電子創新模塊二 |
1 |
套 |
見表三 |
|
8 |
實驗連接線 |
1 |
套 |
||
9 |
2004 DXP6.0PCB 繪圖軟件 |
1 |
套 |
拷貝版 |
|
10 |
KeilC51 軟件 |
1 |
套 |
拷貝版 |
表一、配套工具
序號 |
名稱 |
型號 / 規格 |
單位 |
數量 |
1 |
烙鐵（帶架） |
35W |
套 |
1 |
2 |
剝線鉗 |
鴻義 |
把 |
1 |
3 |
斜口鉗 |
6 寸 |
把 |
1 |
4 |
尖嘴鉗 |
6 寸 |
把 |
1 |
5 |
十字螺絲刀 |
新發 |
把 |
1 |
6 |
一字螺絲刀 |
新發 |
把 |
1 |
7 |
一字螺絲刀（?。? |
得力 |
把 |
1 |
8 |
十字螺絲刀（小） |
得力 |
把 |
1 |
9 |
美工刀 |
把 |
1 |
|
10 |
配套資源庫 |
上益 |
套 |
1 |
表二 、電工電子創新模塊（元件盒）
序號 |
產品名稱 |
型號規格 |
產品代號 |
單位 |
1 |
RJ 水泥電阻 (5W) |
51 Ω、 100 Ω、 200 Ω |
R01 |
1 塊 |
2 |
RJ 金屬膜電阻 (2W) |
330 Ω、 470 Ω、 510 Ω |
R02 |
1 塊 |
3 |
RJ 金屬膜電阻 (2W) |
330 Ω |
R03 |
1 塊 |
510 Ω |
||||
680 Ω |
||||
4 |
RJ 金屬膜電阻 (2W) |
1K |
R04 |
1 塊 |
2K |
||||
3.3K |
||||
5 |
RJ 金屬膜電阻 (2W) |
3.3K |
R05 |
1 塊 |
4.7K |
||||
6.8K |
||||
6 |
RJ 金屬膜電阻 (2W) |
10K |
R06 |
3 塊 |
22K |
||||
47K |
||||
7 |
錳銅絲電阻 (3A) |
0.1 Ω |
R07 |
1 塊 |
0.2 Ω |
||||
0.4 Ω |
||||
8 |
RT 碳膜電阻 (1W) |
1 Ω |
R08 |
1 塊 |
4.7 Ω |
||||
10 Ω |
||||
27 Ω |
||||
9 |
RT 碳膜電阻 (1W) |
39 Ω |
R09 |
1 塊 |
47 Ω |
||||
56 Ω |
||||
68 Ω |
||||
10 |
RJ 金屬膜電阻 (1W) |
100 Ω |
R10 |
1 塊 |
150 Ω |
||||
200 Ω |
||||
300 Ω |
||||
11 |
RJ 金屬膜電阻 (1W) |
390 Ω |
R11 |
1 塊 |
470 Ω |
||||
560 Ω |
||||
680 Ω |
||||
12 |
RJ 金屬膜電阻 (1/2 W) |
560 Ω |
R12 |
1 塊 |
820 Ω |
||||
1K |
||||
1K |
||||
13 |
RJ 金屬膜電阻 ( 1/2 W) |
1.2K |
R13 |
1 塊 |
2K |
||||
2.7K |
||||
3K |
||||
14 |
RJ 金屬膜電阻 ( 1/2W) |
4.7K |
R14 |
1 塊 |
5.1K |
||||
6.8K |
||||
8.2K |
||||
15 |
RJ 金屬膜電阻 ( 1/2W) |
10K |
R15 |
1 塊 |
15K |
||||
27K |
||||
33K |
||||
16 |
RJ 金屬膜電阻 ( 1/2W) |
51K |
R16 |
4 塊 |
56K |
||||
62K |
||||
68K |
||||
17 |
RJ 金屬膜電阻 ( 1/2W) |
100K |
R17 |
4 塊 |
270K |
||||
390K |
||||
470K |
||||
18 |
RJ 金屬膜電阻 ( 1/2W) |
820K |
R18 |
1 塊 |
1M |
||||
2.2M |
||||
10M |
||||
19 |
RJ 金屬膜電阻 (1/2W) |
120 Ω |
R19 |
1 塊 |
180 Ω |
||||
220 Ω |
||||
620 Ω |
||||
20 |
RJ 金屬膜電阻 ( 1/2W) |
1.5K |
R20 |
1 塊 |
2.2K |
||||
2.7K |
||||
3.9K |
||||
21 |
RJ 金屬膜電阻 ( 1/2 W) |
6.2K |
R21 |
1 塊 |
20K |
||||
24K |
||||
47K |
||||
22 |
RJ 金屬膜電阻 ( 1/2W) |
51K |
R22 |
1 塊 |
150K |
||||
220K |
||||
3M |
||||
23 |
RJ 金屬膜電阻 ( 1/2W) |
510K |
R23 |
2 塊 |
1.1M |
||||
2M |
||||
2M |
||||
24 |
CL 聚脂膜電容 |
1000pF |
C01 |
2 塊 |
2200 pF |
||||
CBB 聚丙烯膜電容 |
3300 pF |
|||
25 |
CBB 聚丙烯膜電容 |
4700 pF |
C02 |
2 塊 |
0.01 μ F |
||||
0.022 μ F |
||||
26 |
CBB 聚丙烯膜電容 |
0.033 μ F |
C03 |
4 塊 |
0.047 μ F |
||||
0.1 μ F |
||||
27 |
CBB 聚丙烯膜電容 |
0.22 μ F |
C04 |
1 塊 |
0.47 μ F |
||||
1 μ F |
||||
28 |
CBB 聚丙烯膜電容 |
0.47 μ F |
C05 |
1 塊 |
1 μ F |
||||
0.33 μ F |
||||
29 |
CD 鋁電解電容 (50V DC) |
3.3 μ F |
C06 |
2 塊 |
4.7 μ F |
||||
10 μ F |
||||
30 |
CD 鋁電解電容 (50V DC) |
100 μ F |
C07 |
1 塊 |
220 μ F |
||||
470 μ F |
||||
31 |
CBB 聚丙烯膜電容 |
0.5 μ F （ 450V AC ） |
C08 |
1 塊 |
1.0 μ F （ 450V AC ） |
||||
32 |
CC 瓷片電容 |
20 pF |
C10 |
1 塊 |
1500 pF |
||||
CBB 聚丙烯膜電容 |
2200 pF |
|||
33 |
CC 瓷片電容 |
20 pF |
C11 |
1 塊 |
CBB 聚丙烯膜電容 |
33 pF |
|||
100 pF |
||||
34 |
可調電容 |
10 ～ 60 pF |
C12 |
1 塊 |
220 pF |
||||
20 ～ 120 pF |
||||
35 |
CC 瓷片電容 |
20 pF |
C13 |
1 塊 |
CL 聚脂膜電容 |
2200 pF |
|||
5600 pF |
||||
36 |
CBB 聚丙烯膜電容 |
0.047 μ F |
C14 |
1 塊 |
0.01 μ F |
||||
0.1 μ F |
||||
37 |
CD 鋁電解電容 (50V DC) |
2.2 μ F |
C15 |
2 塊 |
33 μ F |
||||
47 μ F |
||||
38 |
WX 線繞電位器（ WX050 ） |
100(5W)( 去蓋 ) |
RP1 |
1 塊 |
39 |
WH 碳膜電位器（ WH118 ） |
470(2W)( 去蓋 ) |
RP2 |
1 塊 |
40 |
WH 碳膜電位器 (WH118) |
1K (2W) |
RP3 |
1 塊 |
41 |
WX 線繞電位器 (WX14-12) |
4.7K(1W)( 去蓋 ) |
RP5 |
1 塊 |
42 |
WH 碳膜電位器 (WH5) |
10K (1/2W) ( 去蓋 ) |
RP6 |
1 塊 |
43 |
WH 碳膜電位器 (WH5) |
22K(1/2W) |
RP7 |
1 塊 |
44 |
WH 碳膜電位器 (WH5) |
33K(1/2W) |
RP8 |
1 塊 |
45 |
WH 碳膜電位器 (WH118) |
47K (2W) |
RP9 |
1 塊 |
46 |
WH 碳膜電位器 (WH118) |
100K (2W) |
RP10 |
1 塊 |
47 |
WH 碳膜電位器 (WH118) |
470K (2W) |
RP11 |
1 塊 |
48 |
WH 碳膜電位器 (WH118) |
1M (2W) |
RP12 |
1 塊 |
49 |
繞線式電位器（ WXD3-12 ） |
1K (2W) |
RP13 |
1 塊 |
50 |
線繞電感 |
電感 L=30mH |
L01 |
1 塊 |
51 |
線繞電感 |
電感 L=100mH |
L02 |
1 塊 |
52 |
色碼電感 |
22 μ H |
L03 |
1 塊 |
82 μ H |
||||
180 μ H |
||||
53 |
色碼電感 |
330 μ H |
L05 |
1 塊 |
柱形電感 |
47 μ H |
|||
色碼電感 |
100 μ H |
|||
54 |
脈沖變壓器（單雙脈沖） |
KMB-0021 |
T05 |
1 塊 |
55 |
集成底座 |
8P |
IC1 |
2 塊 |
56 |
集成底座 |
14P |
IC2 |
5 塊 |
57 |
集成底座 |
16P |
IC3 |
4 塊 |
58 |
集成底座 |
18P |
IC4 |
2 塊 |
59 |
集成底座 |
20P |
IC5 |
1 塊 |
60 |
集成底座 |
28P |
IC7 |
1 塊 |
61 |
單向擊穿二極管 ( 穩壓管 ) |
1N4728A (3.3V 1W) |
VS1 |
1 塊 |
1N4733A (5V 1W) |
||||
1N4735A (6.2V 1W) |
||||
62 |
單向擊穿二極管 ( 穩壓管 ) |
1N4738A (8.2V 1W) |
VS2 |
1 塊 |
1N4740A (10V 1W) |
||||
1N4742A (12V 1W) |
||||
63 |
雙向穩壓管 (1W) |
5V |
VS3 |
1 塊 |
8.2V |
||||
10V |
||||
12V |
||||
64 |
整流二極管 |
1N4007 × 4 |
VD1 |
1 塊 |
65 |
開關二極管 |
1N4148 × 2 |
VD2 |
1 塊 |
肖特基二極管 |
1N5818 |
|||
1N5819 |
||||
66 |
三極管 |
TIP42C |
VT1 |
1 塊 |
BU406 |
||||
散熱器 |
ST25 × 2 |
|||
67 |
三極管 |
9012 |
VT2 |
1 塊 |
TIP41C |
||||
散熱器 |
ST25 × 1 |
|||
68 |
三極管 |
9013 |
VT3 |
1 塊 |
TIP41C |
||||
散熱器 |
ST25 × 1 |
|||
69 |
晶閘管 |
BT151 |
VT4 |
1 塊 |
場效應管 |
3DJ7 |
|||
散熱器 |
ST25 × 1 |
|||
70 |
增強型場效應管 |
IRF630 (N 溝道 ) |
VT5 |
1 塊 |
IRF9620(P 溝道 ) |
||||
散熱器 |
ST25 × 2 |
|||
71 |
IGBT 管 |
10N60 × 2 |
VT6 |
1 塊 |
1N4148 × 2 |
||||
散熱器 |
ST25 × 2 |
|||
72 |
晶閘管電路 |
（ 51 Ω、 0.1 μ F 、 BT151 、 FU ）× 3 |
VT7 |
1 塊 |
散熱器 |
ST25 × 3 |
|||
73 |
雙向觸發二極管 |
BD3 |
VT8 |
1 塊 |
雙向晶閘管 |
BT135 |
|||
散熱器 |
ST25 × 1 |
|||
74 |
儀表開關 |
KN32B |
S1 |
1 塊 |
75 |
按鈕開關 |
AN4 |
S2 |
1 塊 |
76 |
鈕子開關 |
KNX1 × 2 |
S3 |
1 塊 |
77 |
白熾燈座 |
HL1 |
1 塊 |
|
78 |
指示燈 |
6.3V |
HL4 |
1 塊 |
79 |
熔斷絲 |
FU |
1 塊 |
|
80 |
電流表插座 |
SW |
2 塊 |
|
81 |
共陰數碼管 |
0.5 吋 |
BX01 |
1 塊 |
電阻 |
300 Ω× 8 個 |
|||
82 |
穩壓集成 |
LM337 |
BX04 |
1 塊 |
LM317 |
||||
散熱器 |
ST25 × 2 |
|||
83 |
MIC 聲電傳感器 |
CZN-15EN |
BX05 |
1 塊 |
石英晶體振蕩器 |
32.768 石英晶體 |
|||
10M Ω電阻 |
||||
33 pF 電容器× 2 |
||||
84 |
揚聲器 |
8 Ω |
BX06 |
1 塊 |
85 |
蜂鳴器 |
TMB12A12 |
BX07 |
1 塊 |
LED |
5 個大（紅） |
|||
電阻 |
100 Ω /0.25W |
|||
86 |
氣敏元件 |
QM-J3 |
BX08 |
1 塊 |
87 |
三極管插座 |
127-3T |
BX09 |
1 塊 |
元件插座 |
||||
88 |
元件插座 |
127-2T × 4 |
BX10 |
1 塊 |
89 |
音樂芯片 |
CF-60 |
BX11 |
1 塊 |
紐子開關 |
KNX1 |
|||
90 |
保險絲 |
FU |
AX1 穩壓管穩壓電路 |
1 塊 |
二極管 |
1N4007 × 4 |
|||
電容 |
1000 μ F /50V |
|||
100 μ F /35V |
||||
0.1 μ F |
||||
穩壓管 |
1N4733 (5.1V) |
|||
91 |
電阻 |
100 Ω /0.25W × 2 |
AX3 銅電阻溫度計電路 |
1 塊 |
39 Ω /0.25W |
||||
33 Ω /0.25W |
||||
溫度傳感器 |
LM35 |
|||
琺瑯電阻 |
RX20-10W 20 Ω |
|||
紐子開關 |
KNX1 × 2 |
|||
電位器 |
470 Ω (WH5) |
|||
銅電阻 |
Cu-50 |
|||
92 |
直流數字毫伏表 |
0 ～ 2000mV |
AX4 直流數字毫伏表 |
1 塊 |
93 |
保險絲 |
FU |
AX5 直流恒壓源 |
1 塊 |
二極管 |
1N4007 × 4 |
|||
電容 |
470 μ F /50V |
|||
100 μ F /25V |
||||
0.01 μ F |
||||
集成 |
LM7812 |
|||
散熱器 |
ST25 × 1 |
|||
94 |
電位器 |
10K （ WH5 ）× 2 |
AX9 運放電路 |
1 塊 |
二極管 |
1N4148 × 2 |
|||
電容 |
10 μ F /35V |
|||
集成 |
OP07 |
|||
集成底座 |
8P |
|||
95 |
集成運放 |
LM358 |
AX10 雙運放電路 |
1 塊 |
集成底座 |
8P |
|||
96 |
繼電器 |
GZR-2 12V |
AX11 繼電器驅動電路 |
1 塊 |
三極管 |
9013 |
|||
二極管 |
1N4148 |
|||
97 |
電容 |
1000 μ F/50V × 2 |
AX12 78 系列穩壓源 |
1 塊 |
0.33 μ F × 2 |
||||
插座 |
127-3T |
|||
98 |
電容 |
1000 μ F/50V × 2 |
AX13 79 系列穩壓源 |
1 塊 |
0.33 μ F × 2 |
||||
插座 |
127-3T |
|||
99 |
電位器 |
22K(WH5) |
AX14 單結晶體管觸發電路 |
1 塊 |
單結晶體管 |
BT33 |
|||
電阻 |
2.2K/0.25W |
|||
100 Ω /0.25W |
||||
560 Ω /0.25W |
||||
三極管 |
9013 |
|||
二極管 |
1N4148 Ω× 2 |
|||
100 |
功放 |
LM386 |
AX15 功率放大集成電路 |
1 塊 |
電阻 |
10 Ω /0.25W × 2 |
|||
電容 |
47nF × 2 |
|||
10 μ F/35V |
||||
100nF |
||||
100 μ F/35V |
||||
集成底座 |
8P |
|||
101 |
集成 |
MC34063A |
AX16 集成轉換器 |
1 塊 |
集成底座 |
8P |
|||
102 |
撥碼開關 |
紅 (5T) 藍 (4T) |
AX17 單管放大電路 |
1 塊 |
電阻 |
1K/0.25W × 2 |
|||
電位器 |
10K Ω (WH5) × 2 |
|||
插座 |
127-2T × 4 |
|||
127-3T |
||||
103 |
撥碼開關 |
紅 (5T) 藍 (4T) |
AX18 單管放大電路 |
1 塊 |
電阻 |
1K/0.25W × 2 |
|||
電位器 |
10K Ω (WH5) × 2 |
|||
插座 |
127-2T × 4 |
|||
127-3T |
||||
104 |
光電開關 |
GP1A05HR × 2 |
AX20 電動機測速 |
1 塊 |
磁性電機 |
385 |
|||
固定支架 |
配套 |
|||
105 |
鈕子開關 |
KNX1 × 2 |
AX21 0-1 置數單刀雙擲開關 |
1 塊 |
106 |
集成 |
CD4011 |
AX22 單脈沖信號 |
1 塊 |
CD1413 |
||||
集成底座 |
14P |
|||
16P |
||||
電阻 |
100 Ω /0.25W × 4 |
|||
51 Ω /0.25W × 4 |
||||
復位開關 |
AN4 × 2 |
|||
LED |
紅× 2 綠× 2 |
|||
107 |
電阻 |
100K/0.25W × 10 |
AX23 觸摸式編碼開關 |
1 塊 |
鈕子開關 |
KNX1 |
|||
輕觸開關 |
（ 6 × 6 × 4.3 ）× 10 |
|||
108 |
電阻 |
51K/0.25W × 10 |
AX24 8421 撥碼盤 |
1 塊 |
夾板 |
KAS-3 |
|||
8421 撥碼開關 |
KAS-3 × 2 |
|||
二極管 |
1N4148 × 8 |
|||
109 |
集成 |
555 |
AX25 CP 時鐘脈沖源 |
2 塊 |
集成底座 |
8P |
|||
電位器 |
100k(WH5) × 2 |
|||
電阻 |
10k/0.25W × 2 |
|||
300 Ω /0.25W |
||||
二極管 |
1N4007 × 2 |
|||
電容 |
10 μ F/35V |
|||
0.1 μ F |
||||
0.01 μ F |
||||
鈕子開關 |
KNX1 |
|||
LED |
紅（ 5 個大） |
|||
110 |
電阻 |
100 Ω /0.25W × 7 |
AX26 發光二極管及驅動 |
1 塊 |
集成 |
62083 |
|||
集成底座 |
20P |
|||
LED |
紅× 8 |
|||
111 |
集成 |
CD4511 |
AX27 共陰數碼管 |
3 塊 |
集成底座 |
16P |
|||
電阻 |
100 Ω /0.25W × 14 |
|||
共陰數碼管 |
0.5 寸× 2 |
|||
112 |
LED |
紅× 4 綠× 4 黃× 4 |
AX28 交通燈電路 |
1 塊 |
電阻 |
51 Ω /0.25 W × 6 |
|||
集成 |
MC1413 |
|||
集成底座 |
16P |
|||
113 |
指針微安表 |
100 μ A |
1 塊 |
表三 、電子產品綜合技能實訓套件
序號 |
內 容 |
數量 |
1 |
聲光控延時開關 |
1 套 |
2 |
遙控音樂門鈴 |
1 套 |
3 |
全控六管超外差式調幅收音機 |
1 套 |
4 |
多功能防盜報警器 |
1 套 |
。
