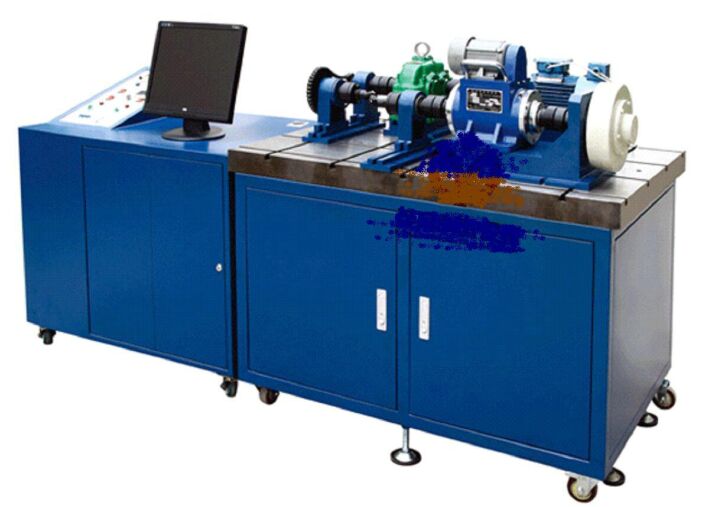

產品名稱：JGMY-556機械傳動創意組合測試實驗臺
機械傳動創意組合測試實驗臺

機械傳動創意組合測試實驗臺 以新型實驗臺、人機工程學等綜合因素而設計，保證了機械傳動性能綜合測試實驗臺的方便性、實用性，同時也保證了實驗教學功能和科研生產功能。能快速組裝多種組合機械傳動,測試各種傳動的速比、轉矩、效率，可恒定加載、恒轉速、恒轉矩，同步適時或連續采樣，能自由進行數據采集處理、工況控制與實驗結果自動輸出?？刂凭葹?%，測量精度為1%。
一、 機械傳動創意組合測試實驗臺 功能簡介：
1、利用實驗臺的自動控制測試技術能自動測試出機械傳動性能參數、如轉速n (r/min)、扭矩M (N.m)、功率N(K.w)，并自動繪制出傳動比、扭矩、轉速等曲線；
2、通過對某種機械傳動裝置和傳動方案性能參數曲線的測試、來分析比較機械傳動的性能特點；
3、實驗臺可替代傳統的單一試驗臺進行有關類型機械傳動的基本實驗。如，V帶傳動實驗、同步帶傳動實驗、擺線針輪傳動實驗和進行多級組合傳動系統布置優化實驗。如：鏈—齒輪及齒輪—鏈組合實驗；鏈—蝸輪蝸桿及蝸輪蝸桿—鏈組合實驗；鏈—擺線針輪及擺線針輪—鏈組合實驗等26組機械傳動方案測試搭接實驗；
4、 可用于生產科研實際，在10N.m-50N.m范圍內對各種新型齒輪減速器、變速軸承減速器的測試。
二、 機械傳動創意組合測試實驗臺 傳動系統組合方案：
1、V帶傳動實驗
變頻調速電機—10N轉矩轉速傳感器—V帶及帶輪—50N轉矩轉速傳感器—磁粉制動器
2、同步帶傳動實驗
變頻調速電機—10N轉矩轉速傳感器—同步帶及同步帶輪—50N轉矩轉速傳感器—磁粉制動器
3、鏈輪傳動實驗
變頻調速電機—10N轉矩轉速傳感器—滾子鏈及鏈輪—50N轉矩轉速傳感器—磁粉制動器
4、齒輪傳動實驗
變頻調速電機—10N轉矩轉速傳感器—直齒圓柱齒輪變速組合—50N轉矩轉速傳感器—磁粉制動器
5、擺線針輪傳動實驗
變頻調速電機—10N轉矩轉速傳感器—擺線針輪減速器—50N轉矩轉速傳感器—磁粉制動器
6、蝸輪蝸桿傳動實驗
變頻調速電機—10N轉矩轉速傳感器—蝸輪減速器—50N轉矩轉速傳感器—磁粉制動器
7、V帶—齒輪組合實驗
變頻調速電機—10N轉矩轉速傳感器—V帶及帶輪—直齒圓柱齒輪變速組合—50N轉矩轉速傳感器—磁粉制動器
8、齒輪—V帶組合實驗
變頻調速電機—10N轉矩轉速傳感器—直齒圓柱齒輪變速組合—V帶及帶輪—50N轉矩轉速傳感器—磁粉制動器
9、同步帶—齒輪組合實驗
變頻調速電機—10N轉矩轉速傳感器—同步帶及同步帶輪—直齒圓柱齒輪變速組合—50N轉矩轉速傳感器—磁粉制動器
10、齒輪—同步帶組合實驗
變頻調速電機—10N轉矩轉速傳感器—直齒圓柱齒輪變速組合—同步帶及同步帶輪—50N轉矩轉速傳感器—磁粉制動器
11、鏈—齒輪組合實驗
變頻調速電機—10N轉矩轉速傳感器—滾子鏈及鏈輪—直齒圓柱齒輪變速組合—50N轉矩轉速傳感器—磁粉制動器
12、齒輪—鏈組合實驗
變頻調速電機—10N轉矩轉速傳感器—直齒圓柱齒輪變速組合—滾子鏈及鏈輪—50N轉矩轉速傳感器—磁粉制動器
13、V帶—鏈傳動組合實驗
變頻調速電機—10N轉矩轉速傳感器—V帶及帶輪—滾子鏈及鏈輪—50N轉矩轉速傳感器—磁粉制動器
14、鏈—V帶組合實驗
變頻調速電機—10N轉矩轉速傳感器—滾子鏈及鏈輪—V帶及帶輪—50N轉矩轉速傳感器—磁粉制動器
15、V帶—蝸輪蝸桿組合實驗
變頻調速電機—10N轉矩轉速傳感器—V帶及帶輪—蝸輪減速器—50N轉矩轉速傳感器—磁粉制動器
16、蝸輪蝸桿—V帶組合實驗
變頻調速電機—10N轉矩轉速傳感器—蝸輪減速器—V帶及帶輪—50N轉矩轉速傳感器—磁粉制動器
17、同步帶—蝸輪蝸桿組合實驗
變頻調速電機—10N轉矩轉速傳感器—同步帶及同步帶輪—蝸輪減速器—50N轉矩轉速傳感器—磁粉制動器
18、蝸輪蝸桿—同步帶組合實驗
變頻調速電機—10N轉矩轉速傳感器—蝸輪減速器—同步帶及同步帶輪—50N轉矩轉速傳感器—磁粉制動器
19、鏈—蝸輪蝸桿組合實驗
變頻調速電機—10N轉矩轉速傳感器—滾子鏈及鏈輪—蝸輪減速器—50N轉矩轉速傳感器—磁粉制動器
20、蝸輪蝸桿—鏈組合實驗
變頻調速電機—10N轉矩轉速傳感器—蝸輪減速器—滾子鏈及鏈輪—50N轉矩轉速傳感器—磁粉制動器
21、V帶—擺線針輪組合實驗
變頻調速電機—10N轉矩轉速傳感器—V帶及帶輪—擺線針輪減速器—50N轉矩轉速傳感器—磁粉制動器
22、擺線針輪—V帶組合實
變頻調速電機—10N轉矩轉速傳感器—擺線針輪減速器—V帶及帶輪—50N轉矩轉速傳感器—磁粉制動器
23、同步帶—擺線針輪組合實驗
變頻調速電機—10N轉矩轉速傳感器—同步帶及同步帶輪—擺線針輪減速器—50N轉矩轉速傳感器—磁粉制動器
24、擺線針輪—同步帶組合實驗
變頻調速電機—10N轉矩轉速傳感器—擺線針輪減速器—同步帶及同步帶輪—50N轉矩轉速傳感器—磁粉制動器
25、鏈—擺線針輪組合實驗
變頻調速電機—10N轉矩轉速傳感器—滾子鏈及鏈輪—擺線針輪減速器—50N轉矩轉速傳感器—磁粉制動器
26、擺線針輪—鏈組合實驗
變頻調速電機—10N轉矩轉速傳感器—擺線針輪減速器—滾子鏈及鏈輪—50N轉
三、主要技術參數及性能指標：
1、動力部分
1) 三相感應變頻電機：
① 額定功率0.55KW；
② 同步轉速1500r/min；
③ 輸入電壓380V。
2) 變頻器：
① 變頻范圍 2～200 HZ；
② 功率：0.75KW；
2、測試部分
1) 轉矩轉速傳感器：
① 額定轉矩 10N.m；
② 轉速范圍 0～6000r/min。
2) 轉矩轉速傳感器：
① 額定轉矩 50N.m；
② 轉速范圍 0～6000r/min。
3、被測部分
1) 直齒圓柱齒輪減速器：
① 減速比 1：5；
② 齒數Z1=19；
③ Z2=95。
2) 擺線針輪減速器：
① 減速比1：9。
3) 蝸輪減速器：
① 減速比 1：10；
② 蝸桿頭數Z1=1；　
③ 中心距a=50ｍｍ。
4) 同步帶傳動：
① 帶輪齒數Z1=18 Z2=25 ；
② 節距LP=9.525；
③ L型同步帶 3×16×80。
5) 三角帶傳動：
① 帶輪基準直徑 D1=70mm、D2=115mm；
② 0型帶L內=900mm；
③ 帶輪基準直徑 D1=76mm D2=145mm
④ 帶輪基準直徑 D1=70mm D2=88mm；
⑤ 0型帶L內=630mm。
6) 鏈傳動：
① 鏈輪 Z1=17 、Z2=2；
② 滾子鏈 08A－1×72；
③ 滾子鏈 08A－1×52；
④ 滾子鏈 08A－1×68。
4、磁粉加載：
1）磁粉制動(加載)器：額定轉矩50N.m；
2）激磁電流0～2A；
3）允許滑差功率1.1KW。
5、主實驗臺：
1）以型鋼作為主框架、1.5mm厚的優質鐵皮（經特殊防銹處理）等制作而成，全部經過特殊防銹處理、放光噴塑，外形美觀大方；
2）實驗平臺采用厚度為60mm的鑄造平板，經過刨、銑、磨等多道加工工藝制作而成，多條T形槽可方便的固定各種加速器、軸承座；
3）尺寸：1200(長)×780(寬)×845(高)；（單位：mm）
4）重量：約450Kg；
6、電氣控制實驗臺：
1）以型鋼作為主框架、1.5mm厚的優質鐵皮（經特殊防銹處理）等制作而成，全部經過特殊防銹處理、放光噴塑，外形美觀大方；
2）主電路：本實驗臺強電控制部分均隱藏于電氣控制柜，可電路設有過載保護、短路保護等功能，使用安全可靠；
3）控制電路：所有控制電路均為DC24V控制，且控制直流電源自帶短路保護，外部連接控制導線均為高絕緣保護的連接導線。
4）尺寸：900(長)×780(寬)×845(高)；（單位：mm）
5）重量：約60Kg；
7、數據采集控制系統：
1）工業控制計算機：2內存、500G硬盤；
2）19寸液晶顯示器；
3）數據采集控制軟件。
