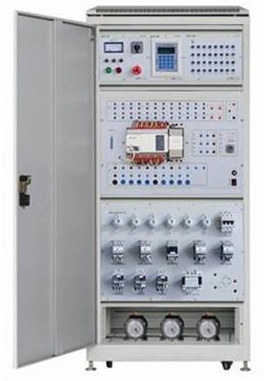

JG-SHY-03機床 PLC 電氣控制實訓考核裝置
一、概 述
該裝置能夠開展多種常用機床電氣控制線路的 PLC 控制改造和維修，讓學生通過實踐訓練，掌握機床 PLC 控制和操作方法，可完成 M7120 平面磨床、 M7130K 平面磨床、 M1432A 外圓磨床、 C6140 普通車床、 C650-2 普通車床、 Z3040B 搖臂鉆床、 X62W 萬能銑床、 T68 臥式鏜床、 PDH 電動葫蘆等機床的 PLC 控制改造任務，裝置由多個實訓模塊組成，配備智能考核單元和人機操作模塊，可對線路進行手動故障設置及自動故障設置；具有通訊接口，可以與上位機聯接，通過計算機可進行機床控制模擬仿真；也可以通過半實物連接接口，連接各種機床模型（用戶根據需要進行選配）。
本裝置適用于各院校的 PLC 培訓、實踐及維修電工技能培訓、考核。
二、特 點
柜內已安裝有實訓所需元件，如：熔斷器、交流接觸器、熱繼電器、按鈕開關、信號指示燈等，且所有器件的接線都在接線端子排上進行，從而避免了因長期在器件本身進行走線而導致其損壞；
采用壓接端子接線工藝，整齊、美觀、可靠；
交流接觸器和熱繼電器均采用法國施耐德產品，接線端子和走線槽均采用進口產品；
PLC 采用三菱 FX3GA-60MR-CM 主機；
裝置上配有智能考核單元模塊，智能人機對話平臺（答題器）由中文液晶屏、微電腦、觸摸鍵盤組成。
操作單元：
操作單元電路板（與顯示屏一體）、鍵盤。
操作單元采用多重保護設計；電源直流 12V 輸入； 128X64LCD 顯示； 8 路開關量報警輸入，最多 48 路繼電器控制；操作單元可以不聯網進行脫機考核；可以自動評分；有報警時顯示屏提示。
主要有以下操作功能：
（ 1 ）學生入口：學生解除故障時使用，可以查詢考核剩余時間。
（ 2 ）教師入口：設置故障、 . 解除所有故障、設置考核時間、修改登錄密碼、設置設備號。
教師入口需要登錄密碼。
（ 3 ）分?jǐn)?shù)查詢：查詢學生的當前得分情況。
（ 4 ）學號查詢：查詢教師通過計算機設置的學號。
（ 5 ）設備號查詢：查詢本機設備地址，每個操作單元有唯一的設備地址。
考核時間開始： 用于教師設置完畢考核時間后，考核開始倒計時。
6. 電機柜采用鋁型材結構，電機安裝于單獨的電機柜內；通過航空電纜線與控制柜進行連接。
三、技術參數
輸入電源：三相四線（或三相五線）～ 380V ± 10% 50Hz
工作環境：溫度 -10 ℃～ +40 ℃ 相對濕度＜ 85% （ 25 ℃） 海拔＜ 4000m
外形尺寸： 800mm × 600mm × 1800mm
裝置容量：＜ 1kVA
四、控制柜配備
柜體
柜壁為雙層亞光密紋噴塑結構， 1.5mm 厚冷軋鋼板、結實牢固、美觀大方。柜體側面裝有總電源開關，后下側留有電源輸入線。
柜門
柜門為雙層亞光密紋噴塑結構， 2.0mm 厚冷軋鋼板，裝有電壓指示儀表、電流指示儀表、電壓指示切換開關、急停按鈕、啟動按鈕、停止按鈕等；控制柜的供電由急停按鈕和啟停開關控制，通過電壓指示切換開關可在電壓指示儀表上分別指示電網的 UUV 、 UVW 、 UWU 線電壓值；電流指示儀表，用來監視負載大小。
電源控制系統
電源控制系統由漏電保護開關（總電源開關），電壓指示、急停按鈕、啟動按鈕、停止按鈕、漏電保護電路及短路保護等組成。通過電源控制系統可對設備電源進行通、斷控制，并為設備提供漏電、短路保護等安全措施。
總電源開關采用正泰帶有漏電保護的塑殼式低壓斷路器，漏電保護動作電流≤ 30mA ，漏電保護動作時間≤ 0.1s ，符合國家標準。
電壓指示由指針式電壓指示儀表和切換開關組成，通過電壓指示切換開關的切換，可在指示儀表上分別指示電網的 UUV 、 UVW 、 UWU 線電壓值，通過對電網電壓的監測，可以檢查設備輸入電源電壓是否正常，是否有缺相現象。
啟動、停止及急停按鈕作為三相電源輸出控制。
人身安全保護體系：
電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值（≤ 30mA ），即切斷總電源（≤ 0.1s ）。
電壓型漏電保護器：對線路出現的漏電現象進行保護，使控制屏內的接觸器跳閘，切斷電源，并發出告警聲和指示。
控制柜設有專用接地端子。
開關按鈕操作模塊
提供按鈕開關、旋鈕開關、萬能轉換開關等器件，主要器件上設置有故障點，可以進行故障設置。
PLC 主機模塊
提供三菱 FX3GA-60MR-CM 型 PLC 主機， 36DI/24DO ， PLC 主機的輸入輸出端口已全部通過端子排引到面板上，輸出點帶有短路及過載保護，并配備擴展模塊實驗區。
智能考核模塊（一）
提供智能人機對話平臺（答題器）由中文液晶屏、微電腦、觸摸鍵盤組成?？梢酝ㄟ^(guò)相關的操作進行設故、排故、查看、定時等相關功能的操作；與控制柜側面的故障箱結合使用，可以實現手動和自動兩種設故方式，并裝有熔斷器、斷路器、電阻、信號燈等器件，還有三相電源輸出模塊，帶有指示燈、可以指示三相電源輸出情況。
控制電器模塊（二）
裝有直流接觸器、 M7120 充磁退磁模擬線路板、 M7130K 電磁吸盤模擬線路板、行程開關、十字開關、主令開關等器件。
接觸器模塊（一）
裝有接觸器等器件。
接觸器模塊（二）
裝有接觸器、熱繼電器等器件，還有半實物轉接端子排。
電機柜
各電動機的接線端都引到電機柜側面航空插座上，與控制柜之間用航空電纜線連接，同時各電機在面板上都引出測試點，方便實驗時測量。
雙速異步電動機（帶速度繼電器） 1 臺
三相鼠籠式異步電動機（三角形） 1 臺
三相鼠籠異步電動機（星型） 3 臺
三相繞線式異步電動機 5 臺
（五）實訓項目
三相異步電動機的直接啟動控制
三相異步電動機接觸器點動控制
三相異步電動機接觸器自鎖控制
接觸器聯鎖的三相異步電動機正反轉控制
按鈕聯鎖的三相異步電動機接觸器正反轉控制
雙重聯鎖的三相異步電動機正反轉控制
三相鼠籠式異步電動機星 / 三角轉換控制
工作臺自動往返控制
三相異步電動機單向起動反接制動控制
三相異步電動機的順序控制
三相異步電動機的多地控制
接觸器控制雙速異步電機的控制電路
可編程控制器的基本指令編程練習
PLC 控制的三相鼠籠式異步電動機點動和自鎖
PLC 控制的三相鼠籠式異步電動機帶延時正反轉
PLC 控制的三相鼠籠式異步電動機聯鎖正反轉
PLC 控制的三相鼠籠式異步電動機反接制動
PLC 控制雙速異步電機的手動△ /YY 形切換控制
PLC 控制雙速異步電機的自動△ /YY 形切換控制
PLC 控制的三相鼠籠式異步電動機自動星 / 三角轉換
PLC 控制的三相鼠籠式異步電動機手動星 / 三角轉換
PLC 控制的三相鼠籠式異步電動機串電阻起動
PLC 控制的自動往返
PLC 控制的兩地啟動停止
PLC 控制的三相鼠籠式異步電動機順序啟動
PLC 控制的 PDH 電動葫蘆
PLC 控制的 C6140 型普通車床
PLC 控制的 C650-2 型普通車床
PLC 控制的 M7130K 型平面磨床
PLC 控制的 M1432A 型萬能外圓磨床
PLC 控制的 X62W 型萬能銑床
PLC 控制的 T68 型臥式鏜床
PLC 控制的 Z3040B 型搖臂鉆床
PLC 控制的 M7120 型平面磨床
PLC 控制的 Z3050 型搖臂鉆床
PLC 控制的 Z35 型搖臂鉆床
PLC 控制的 M7475B 型平面磨床
PLC 控制的 20/5T 型橋式起重機
。
