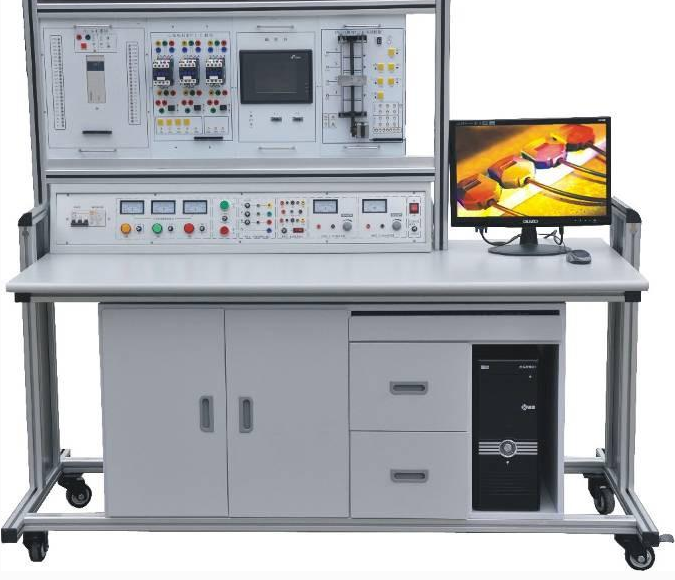

JGPLC-04C網絡型PLC可編程控制器/變頻調速/電氣控制及微機接口綜合實驗裝置

一、概述
網絡型PLC可編程控制器變頻調速電氣控制及微機接口綜合實驗臺 是專為目前我國各院校開設的《可編程控制器技術》、《可編程控制器及其應用》等課程實驗配套設計的，集可編程邏輯控制器、通信模塊、模擬量控制模塊、編程軟件、工控組態軟件、仿真教學軟件、實驗掛箱（變頻器控制、觸摸屏控制、微機接口等）、實物等于一體。在本裝置上，可直觀地進行 PLC 的基本指令練習、多個 PLC 實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤。

二、特點：
1 、裝置采用組件式結構，更換實驗模塊便捷，如需要擴展功能或開發新實驗，只需添加實驗模塊掛箱即可。
2 、雙端口接線法： PLC 主機與實驗模塊掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高實驗者動手動腦能力，加深了解 PLC 的結構和功能，又可通過排線一次性連接，以提高實驗連線速度，與其他廠家單一連線法相比具有絕對的優越性。
3 、實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，學生很快就能適應現場的工作。
4 、采用三菱 FX1N-40mR 可編程序控制器，功能強大、性能優越，采用模塊化設計，組合靈活，用戶可根據不同的需要組成不同的控制系統。
5 、組態棒圖教學，采用 MCGS 工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
6 、實驗項目齊全，含數字量、模擬量、變頻調速、觸摸屏、網絡通訊及電氣控制等。
7 、 PLC 主機的網絡教學實驗：配有 RS485 網絡通信（也可選擇 CC-Link 通信，價格另議），教師端電腦（主站）分別跟 16 臺 PLC 主機（從站）進行直接通信實驗（即進行 1 ： N 通信），任一臺 PLC 主機（主站）跟 7 臺 PLC 主機（從站）進行直接通信實驗（即進行 N ： N 通信）。
8 、微機接口及應用部分：
（ 1 ）微機接口部分：一塊 PCI 總線擴展卡、 8279 鍵盤、六位數碼顯示連接電纜。還設有 I/O 地址譯碼電路 8255 、 8253 、 ADC0809 、 DAC0832 等；
（ 2 ）微機應用部分：設有聲傳感器、繼電器及喇叭、直流電機、步進電機驅動控制電路；
（ 3 ）輔助電路： 40 腳、 20 腳、 16 腳、 14 腳集成插座，邏輯電平開關、 LED 顯示、時鐘（ 1MHZ 、 2MHZ ）、方波信號。
三、技術性能
1 、輸入電源：三相四線（～ 380V±10% 50Hz ）
2 、工作環境：溫度 -10 ℃～ +40 ℃ 相對濕度＜ 85% （ 25 ℃）
3 、裝置容量： 300VA
4 、重量： 160Kg
5 、外形尺寸： 160×75×150 cm3
四、裝置構成
（一）電源
1 、電源輸入 : 工作電壓 380V±5%(50Hz) ，輸入時指示燈亮。
2 、電源輸出：有保險絲和漏電保護開關二級保護功能。輸出三相交流 380V 工作電壓有三只高精度電壓表指示 ，通過啟停按鈕控制三相交流電壓輸出。
A 組 : 直流電壓 +5V/3A 輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
B 組 : 直流電壓 24V/2A 輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
C 組 : 低壓直流穩壓電源，電壓 +12V/-12V 輸出，電流 2A 。
D 組 : 0-30V 直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流 2A ，具有預設式限流保護功能。
E 組 : 恒流源，提供 0-20mA 恒流源
F 組 : 單相市電輸出，供用戶自備儀器使用。
（二）控制屏：正面鋁合金大凹槽內上下設有導軌，實驗模塊掛件在控制屏上位置可任意互換。
（三）實驗桌：鋁木結構，采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。
（四） JDS-01 PLC 主機實驗組件：
1 、三菱 FX1N-40mR-001 AC/DC/ 繼電器，內置數字量 I/O （ 24 路開關量輸入， 16 路繼電器輸出）。
2 、 FX0N-3A 模擬量模塊（ 2 路模擬量輸入， 1 路模擬量輸出）。
3 、 FX2N-485-BD 通信模塊， SC-09 通信編程電源，采用 RS485 網絡通信。
（五） JDS-02 繼電接觸器控制實驗掛箱（一）
提供交流接觸器、熱繼電器各 2 只，模擬燈泡 1 只，控制按鈕 3 只。
（六） JDS-03 繼電接觸器控制實驗掛箱（二）
提供交流接觸器 2 只，時間繼電器 1 只，能耗制動變壓器、整流二極管、大功率電阻等。
（七） JDS-04 觸摸屏實驗掛箱
配有 5.7 英寸 eview500 256 色液晶觸摸屏，帶有 RS485 通信接口。
（八） JDS-05 變頻器實驗掛箱 選用三菱 FR-D720S/0 。 4KW
（九）溫度閉環控制掛箱
（十） A/D 及 D/A 轉換掛箱
（十一） PLC001 交通信號燈 PLC 自動控制實驗掛箱
（十二） PLC002 攪拌器的 PLC 自動控制實驗掛箱
（十三） PLC003 LED 數碼管顯示 PLC 自動控制實驗掛箱 （實物）
（十四） PLC004 四層電梯的 PLC 自動控制實驗掛箱 （實物）
（十五） PLC005 加工中心刀具庫選擇控制實驗掛箱（實物）
（十六） PLC006 藝術彩燈造型的 PLC 控制實驗掛箱
（十七） PLC007 電機的自動控制實驗掛箱（實物）
（十八） PLC008 步進電機的 PLC 控制實驗掛箱（實物）
（十九） PLC009 模擬電視發射塔實驗掛箱
（二十） PLC010 自動送料裝車系統實驗掛箱
（二十一） PLC011 自動售貨機實驗掛箱
（二十二） PLC012 自動成型系統實驗掛箱
（二十三） PLC013 水塔自動供水系統實驗掛箱
（二十四） PLC014 郵件自動分揀系統實驗掛箱
（二十五） PLC015 自動洗衣機系統實驗掛箱
（二十六） PLC016 電鍍系統實驗掛箱
（二十七）三相鼠籠和電動機 380V Y / △接法 2 臺
二十八）基礎實驗掛箱
（二十九）微機接口及應用部分：
（ 1 ）微機接口部分：一塊 PCI 總線擴展卡、 8279 鍵盤、六位數碼顯示連接電纜。還設有 I/O 地址譯碼電路 8255 、 8253 、 ADC0809 、 DAC0832 等；
（ 2 ）微機應用部分：設有聲傳感器、繼電器及喇叭、直流電機、步進電機驅動控制電路；
（ 3 ）輔助電路： 40 腳、 20 腳、 16 腳、 14 腳集成插座，邏輯電平開關、 LED 顯示、時鐘（ 1MHZ 、 2MHZ ）、方波信號。
五、實驗內容
（一） PLC 實驗內容
1 ．與、或、非邏輯功能實驗
2 ．定時器、計數器功能實驗
3 ．跳轉、分支功能實驗
4 ．移位寄存器實驗
5 ．數據處理功能實驗
6 ．微分、位操作實驗
7 ． A/D 、 D/A 轉換
8 ．交通信號燈 PLC 自動控制實驗
9 ．攪拌器的 PLC 自動控制實驗
10 ． LED 數碼官顯示 PLC 自動控制實驗
11 ．四層電梯的 PLC 自動控制實驗
12 ．加工中心刀具庫選擇控制實驗
13 ．藝術彩燈造型的 PLC 控制實驗
14 ．電機的自動控制實驗
15 ．步進電機的 PLC 控制
16 ．模擬電視發射塔實驗實驗
17 ．自動送料裝車系統控制實驗
18 ．自動售貨機實驗
19 ．自動成型實驗
20 ．水塔自動供水控制系統實驗
21 ．郵件自動分揀實驗
22 ．自動洗衣機控制系統模擬實驗
23 ．電鍍過程控制實驗
24 ．觸摸屏的基本指令演示
25 ．觸摸屏的 LED 數碼顯示控制
26 ．觸摸屏控制的三相鼠籠異步電機變頻調速控制
27 ．變頻器功能參數設置與操作實驗
28 ．觸摸屏的溫度 PID 控制
29 ．三相異步電機的變頻開環調速實驗
30 ．基于 PLC 通信方式的變頻器開環調速
31 ．基于 PLC 通訊方式的變頻器閉環調速
32 ．基于 PLC 模擬量方式的變頻器閉環調速
33 ．三相鼠籠異步電機點動控制
34 ．三相鼠籠異步電機具有自鎖的正轉控制線路
35 ．三相鼠籠異步電機聯鎖的正反轉控制
36 ．三相鼠籠異步電機帶延時正反轉控制
37 ．三相鼠籠異步電機 Y/ △轉換起動控制
38 ．接觸器控制串電阻起動控制線路
39 ．延時控制串電阻降壓起動線路
40 ． C620 車床電氣控制線路
41 ． MCGS 組態棒圖實驗教學
42 ．利用已編好組態棒圖，對以上任何實驗進行動態跟蹤教學實驗
43 ．針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗
（二）微機接口及微機應用實驗內容：
A 、微機接口實驗（微機原理課）
1 、 I/O 地址譯碼實驗
2 、簡單并行接口實驗
3 、可編程并行口實驗（一）（二）
4 、串行通訊實驗（ 8251 、 8250 ）
5 、 A/D 、 D/A 轉換
6 、可編程定時器 / 計數器實驗
7 、七段數碼顯示實驗
8 、中斷實驗和 DMA 通訊實驗
B 、趣味性實驗及控制實驗（微機應用課）
1 、競賽搶答器實驗
2 、數字錄音機實驗
3 、電子琴實驗
4 、交通燈控制實驗
5 、繼電器控制實驗
6 、步進電機控制實驗
7 、七段數碼顯示實驗
8 、集成電路測試實驗
9 、 8279 鍵盤、顯示控制實驗
C 、 TTL 集成電路實驗（數字電路課）
1 、與、或、非門等門電路實驗
2 、組合邏輯電路實驗（半加器、全加器等）
3 、觸發器實驗（ RS 、 D 、 JK 等）
4 、集成計數器及寄存器
5 、譯碼器和數據選擇器等
6 、單穩態觸發器等波形實驗
六、配置清單

。
