JG10-91型多媒體智能控制《機械基礎》陳列柜
本設備是根據大中專院校、職業學校的教學大綱設計的機械陳列柜，《機械基礎》電化教學設備。陳列柜共分十個柜和一個電腦控制臺，進行多媒體聲控同步解說演示。由 PC 機電腦控制順序或任選運行每個柜模型動作，同時電腦播放圖像或三維動畫同步模型動作。
主要特點：

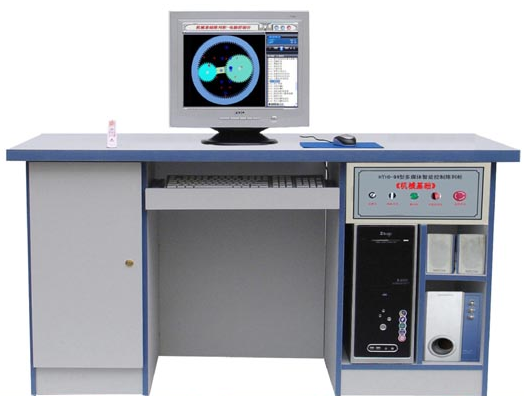

控制臺配置：控制仿真軟件、硬件各一套；P4電腦主機1臺，17寸顯示器1臺.
控制軟件：采用陳列柜專用播放軟件，實現聲音、圖像、模型同步動作，采用多種播放方案（如前進、后退、停止、步進、循環等）；也可實現任選和順序動作。
控制方式：采用鼠標、鍵盤或電腦遙控器。
陳列柜尺寸：1250×430×1780ｍｍ；上下柜整體采用彩色塑鋼制作，堅固耐用

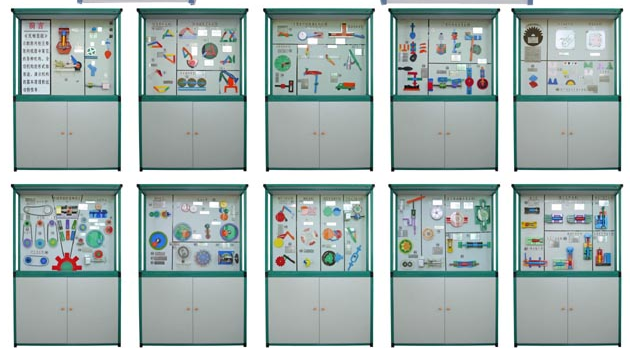

《機械基礎》陳列柜各柜內容如下：
《機械基礎》陳列柜各柜內容如下：
序號與名稱 |
陳列柜內容 |
規格 |
第一柜、 機器與機構 |
1、內燃機 2 、蒸汽機 3 、縫紉機 運動副（球面副、滾動副、凸輪副、轉動副、螺旋副、移動副） |
所有模型均采用二維 / 三維動畫圖象配合陳列柜上的內容在 PC 機上演示。同時配合聲音解說，生動形象。 |
第二柜 鉸鏈四桿機構的形式與應用 |
4、鉸鏈四桿機構 5 、雙曲柄機構 6 、雙搖桿機構 A 7 、雙搖桿機構 B 8 、剪刀機 9 、粉篩機 10 、攪拌機 11 、破碎機 12 、雷達府抑角度裝置 13 、機車聯動裝置 14 、起重機 |
|
第三柜 平面連桿機構 |
15、曲柄滑塊機構 16 、偏心輪機構 17 、自動送料裝置 18 、雙滑塊機構 19 、正弦機構曲柄 20 、搖塊機構 21 、轉動導桿機構 22 、抽水機牛頭刨床 23 、擺動導桿機構 24 、自翻卸料的擺動滑塊機構 |
|
第四柜 凸輪機構的形式 |
25、盤形凸輪機構 26 、移動凸輪機構 27 、內燃機氣閥機構 28 、搗碎機機構 29 、送書機構 30 、圓柱凸輪機構、圓錐凸輪機構 31 、等徑凸輪 32 、雙弧槽凸輪 |
|
第五柜 機械傳動的各種形式 |
33、平型帶傳動 34 、三角帶傳動 35 、圓形帶傳動 36 、同步齒形帶傳動 37 、鏈傳動 38 、滾珠螺旋傳動 、六種螺紋 39 、齒輪齒條傳動 40 、正齒輪傳動 41 、斜齒輪傳動 42 、圓錐齒輪傳動 43 、內嚙合齒輪傳動 44 、蝸輪蝸桿傳動 |
|
第六柜 齒輪的基本性質 |
45、漸開線齒輪各部分名稱、正確嚙合條件 46 、漸開線的形成 47 、擺線形成 48 、漸開線齒輪的基本參數 |
|
第七柜 輪系的基本性質 |
49、定軸輪系 50 、周轉輪系 51 、差動輪系 52 、行星輪系 53 、獲得大傳動比 54 、實驗特定的運動 A55 、實驗特定的運動 B56 、三星輪變向機構 57 、旋輪線 58 、用于傳動 59 、運動分解 A60 、運動分解 B61 、諧波齒輪減速器 62 、擺線針輪行星減速器 |
|
第八柜 間歇運動機構類型 |
63、棘輪機構 64 、雙動式棘輪機構 65 、雙向式棘輪機構 66 、槽輪機構 67 、內嚙合槽輪機構 68 、球面槽輪機構 69 、單齒輪式間歇機構 70 、漸開線不完全齒輪機構 71 、不等速星輪機構 72 空間間歇機構 73 、停歇導桿機構 74 、齒條式移動間歇機構 |
|
第九柜 液壓傳動原理應用 |
75、液壓千斤頂 76 、轉子泵 77 、徑向柱塞泵 78 、徑向雙作用鋼球元件 79 、軸向柱塞泵 80 、單作用式葉片泵 81 、限壓式葉片泵 82 、空心雙出桿液壓缸 83 、實心雙出桿液壓缸 84 、實心單出桿液壓缸 85 齒輪泵 |
液壓采用二維 / 三維動畫仿真圖形進行原理功能演示，生動形象地體現了液壓傳動過程。 |
第十柜 液壓元件類型形式 |
86 、單向閥 3 種 87 、手動換向閥 88 、二、三位四通電磁換向閥 89 、先導式溢流閥、直動式順序閥 90 、單向行程節流閥 91 、滑閥式壓力繼電器 |
。
