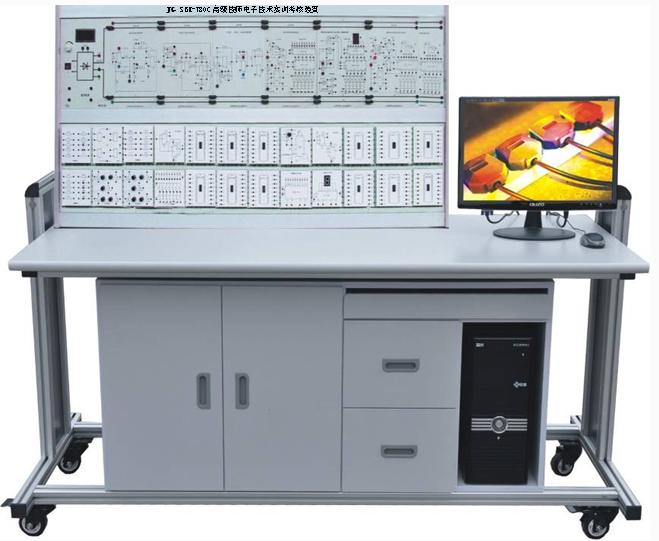

JGSBK-780C高級技師電子技術實訓考核裝置
高級技師電子技術實訓考核裝置 既可作為電子類工種和電工類工種的等級電工培訓裝置也可作為考核裝置。裝置采用模塊化設計，配置有分立元件模塊、獨立功能模塊和故障設置模塊等三大類模塊和其相應的軟件接口組成?？筛鶕?jù)不同的實訓題目，選用不同的模塊組合構成各種典型的電子技術線路來進行訓練。且考核系統可通過計算機在實訓電路中自動設置各種故障。學員通過電路原理及測量工具查找故障點以達到實訓與考核目的。本裝置適用于各勞動職業技能鑒定部門以準確、科學的手段對相關工種技術工人進行考核鑒定，同時也適合相關院校電類專業學生實訓和考核。
二、高級技師電子技術實訓考核裝置的技術性能
（一）輸入電源：交流 220V 50Hz ，單相三線
（二）輸出電源 ：
1、二路直流 0 ～ 12V 連續可調電源，輸出最大電流 1.5A ，有數字電壓指示輸出電壓，帶過流保護功能，過流保警功能。
2、設故電源 1 路， TTL 專用電源 1 路，± 12V 固定電源 2 路，帶數顯指示。
三、構成與配備
（一）實訓桌： 1500 × 800mm ，鋼木結構。
（二）掛箱支架：長 1400mm ，上下二層，內有導軌。配置 1 只示波器支架。
（三）實訓模塊配置：電阻模塊 1 、電阻模塊 2 、電阻模塊 3 、電阻模塊 4 、電阻模塊 5 、電位器模塊、四運放模塊、開關發光二極管模塊、 555 震蕩模塊、十進制解碼顯示模塊、七段解碼顯示模塊 2 塊、 4008 模塊、 4011 模塊 2 塊、 4012 模塊、 4027 模塊 2 塊、 4069 模塊、 4512 模塊、 40193 模塊、 4539 模塊、 4555 模塊、 40175 模塊、 40192 模塊 2 塊、 40194 模塊、 4013 模塊、 DAC0832 模塊、 DAC0809 模塊、十六進制解碼顯示模塊、 4016 模塊、 4028 模塊、單脈沖模塊、 555 模塊 2 塊、 EDA 模塊。
（四）設故模塊：數字定時器 / 減法循環計數器電路、脈沖順序控制器電路、三角波方波發生器電路、鋸齒波發生器電路、電腦接口模塊 1 套。各個設故模塊內各有 14 個故障點。
（五）設故考核軟件：通過電腦自動設置實訓考核故障點，學生分析確定故障點后，在答題界面輸入答案后故障點自動消失，并記錄成績。（電腦自備）
（六）可編程邏輯器件： EDA 模塊采用 ALTERA 公司的 EPM7128 芯片，提供 MAXPLUSII 編程軟件，并提供實訓軟件。
（七）附件：電源插座掛箱 1 塊、通信電纜 1 套、插件板 4 塊、標準導線 60 根、短接橋 20 只、數字萬用表 1 只。
四、實訓項目
1、數字定時器電路
2、減法循環計數器電路
3、脈沖順序控制器電路Ⅰ
4、脈沖順序控制器電路Ⅱ
5、單脈沖控制移位寄存器Ⅰ
6、單脈沖控制移位寄存器Ⅱ
7、三角波方波發生器電路
8、鋸齒波方波發生器電路Ⅰ
9、鋸齒波方波發生器電路Ⅱ
10、正弦三角波方波發生器
11、組合邏輯控制移位寄存器Ⅰ
12、組合邏輯控制移位寄存器Ⅱ
13、電平檢測器控制扭環形計數器Ⅰ
14、電平檢測器控制扭環形計數器Ⅱ
15、 BCD 碼加法計數器
16、順序脈沖控制器Ⅰ
17、順序脈沖控制器Ⅱ
18、 BCD 碼減法計數器
19、定時計數電路Ⅰ
20、定時計數電路Ⅱ
21、數據選擇電路
22、數據分配電路
23、全加器控制扭環形計數器
24、三相六拍脈沖產生器
25、六十進制計數器
26、組合邏輯控制計數器
27、 AD 轉換電路
28、 DA 轉換電路
29、四人搶答電路
30、二種音符演奏電路
31、示波器交替顯示二路信號電路
32、數字計數器定時電路排故
33、減法循環計數器電路排故
34、脈沖順序控制器電路排故
35、三角波方波發生器電路排故
36、鋸齒波發生器電路排故
37、用可編程邏輯器件實現走馬燈電路
38、用可編程邏輯器件實現四位全加器電路
39、用可編程邏輯器件實現 3 線 -8 線譯碼器
40、用可編程邏輯器件實現 4 位計數器
41、用可編程邏輯器件實現數碼管靜態顯示
。
