JGDDZ-03型電力電子技術實訓裝置
一、概 述
“電力電子技術實訓裝置”是針對大中專院校開設的《電力電子技術》、《半導體變流技術》等課程實驗實訓大綱的要求，結合上?？茖W(xué)技術出版社出版的《職業技能鑒定培訓教材維修電工（高級）》相關內容，而研制的技能實訓裝置。同時可作為初級、中級維修電工、高級電工、技師及高級技師的技能實訓裝置。
二、技術特點
三、技術性能
輸入電壓：三相四線～ 380V ± 10% 50Hz
工作環境：環境溫度為 -10 ℃～ +40 ℃ 相對濕度＜ 85%(25 ℃ ) 海拔＜ 4000m
裝置容量：＜ 1.5kVA
裝置尺寸： 1650mm×700mm×1580mm （ 5% 左右）
四、實訓裝置基本裝備

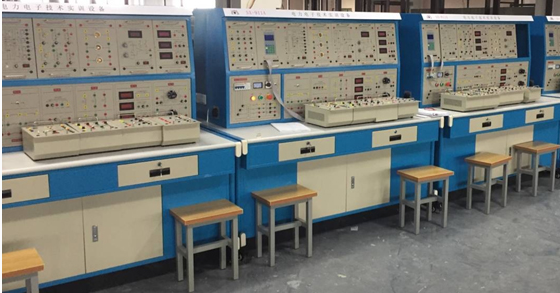

實訓裝置由控制屏、實訓桌以及各個實訓組件構成
（一）控制屏：采用固定加框架式結構，結構緊湊、牢固、美觀大方，控制屏上層可掛實訓組件。
（二）實訓組件：
PE-01電源控制屏
提供三相交流電源（三相 190V ，隔離變壓器輸出）及單相 220V 電源；自帶有過流保護和漏電保護功能，設有隔離變壓器輸出，實訓安全，設有三只同步變壓器及一只三刀三擲開關組成。
（ 1 ）三相電源首先通過三相漏電保護器，然后經接觸器到隔離變壓器，使輸出與電網隔離 ( 浮地設計 ) 。
（ 2 ）電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
（ 3 ）電壓型漏電保護裝置：控制屏若有漏電現象，即切斷電源。
PE-02功率二極管組件
提供大功率整流二極管七個（熔絲保護電路），鈕子開關一個，作為整流和續流使用。
PE-03晶閘管組件
提供 6 只單向晶閘管，用于可控整流實訓，設有 RC 阻容吸收及熔絲保護電路。
PE-04雙向晶閘管組件
提供 3 只雙向晶閘管 , 用于交流調壓電路實訓
PE-05 GTR、 MOSFET 、 IGBT 組件
提供 GTR( 大功率晶體管 ) 、 MOSFET( 功率場效應晶體管 ) 、 IGBT( 絕緣雙極性晶體管 ) 三種功率器件
PE-06三相芯式變壓器組件
提供 63.5V 、 0.8A/127V 、 0.4A 芯式變壓器一只
PE-07燈組負載組件
由三只 250V/4A 燈座組成，實訓時作為電阻性負載使用
PE-08電抗器、變壓器組件
提供平波電抗器一組，可供 100mH 、 200mH 、 700mH 選擇，雙路 220V 變壓器一只
PE-9給定及電壓指示組件
提供連續可調的 +15V 和 -15V 給定電壓，帶輸出指示。
PE-10交流電參數表組件
提供直有效值交流數字電壓表一只，測量范圍 0 ～ 500V ，量程自動判斷，自動切換，精度 0.5 級，三位半數顯，輸入阻抗 10M Ω。
提供真有效值交流數字電流表一只，測量范圍 0 ～ 5A ，量程自動判斷，自動切換，精度 0.5 級，三位半數顯。
PE-11直流電參表組件
設有帶鏡面精密指針式直流電壓表 ±300V 一只，正反偏，中零式，精度 1.0 級，帶鏡面精密指針式直流電流表 ±2A ，正反偏，中零式，精度 1.0 級一只。
PE-12單相晶閘管觸發電路（ BT35 單結晶體管觸發）
提供單結晶體管來產生觸發觸發信號，用于控制單相晶閘管組成的整流電路；
PE-12 B TCA785集成觸發電路
提供西門子 TCA785 ，與 KC04 （ KC09 ）等相比它對零點的識別更加可靠，輸出脈沖的齊整度好，移相范圍更寬，同時它輸出的脈沖可以人為自由調節，可用做單相整流或調壓電路實訓。
PE-13 TC787觸發電路組件
采用 TC787 芯片構成三相全控觸發電路、具有輸出穩定、可靠、輸入阻抗高、抗干擾性能好等優點，而且裝調簡便、使用可靠，只需一只這樣的集成電路，就可完成三相移相功能
PE-14可調電阻組件
提供 90 Ω× 2/1.3A 可調電阻一只， 900 Ω× 2/0.41A 可調電阻一只，作為純阻性負載使用
16.PE-16 直流斬波電路實訓
提供組成直流斬波電路所需的元器件和采用專用的 PWM 控制集成電路 SG3525 。可完成教材中降壓斬波電路（ Buck Chopper ）、升壓斬波電路（ Boost Chopper ）、升降壓斬波電路（ Boost -Buck Chopper ）、 Cuk 斬波電路、 Sepic 斬波電路、 Zeta 斬波電路六種典型實驗。
17. 嵌入式多功能網絡虛擬儀器（不需電腦配套使用，全室配 1 套）
A、終端部分采用 7 寸彩色觸摸屏（裝學生實驗屏上）同時配有虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量輸入輸出模塊。
B、基于 LabVIEW 虛擬儀器程序的編程方法，學生可自行設計各種虛擬儀器。
C、儀器包括
1）、雙蹤存貯示波器，多種同步方式，存貯深度可編程；
通道數： 2 路
帶寬： 20MHZ
分辨率： 8 位
電壓范圍： -10~+10V
存貯深度： 64K
2）、頻譜分折儀；
3）、數字三用表，可測電阻、電流、電壓等；
數字 IO 口
通道數： 8 路 IO
輸入電平： TTL
輸出電平： TTL
電流驅動： 20mA/ 通道
4）、四路智能遠程電源控制
5）、數據具有上傳與保存功能并能通過服務器顯示
6)、提供 LabVIEW 虛擬儀器軟件（拷貝版）
（三）實訓桌
實訓桌面為防火、防水、耐磨高密度板 , 結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌底部裝有四個帶剎車的萬向輪，和四個可固定的支撐腳。
（四）實訓連接線
根據不同實訓項目的特點，配備兩種不同的實訓聯接線，強電部分采用高可靠護套結構手槍插連接線，里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實訓的安全及合理性。
五、實訓項目
1.功率器件及輔助元件特性實訓
電力二極管特性測試
晶閘管 SCR 特性特性測試
雙向晶閘管 BCR 特性測試
IGBT特性測試
MOSFET特性測試
GTR特性測試
2.觸發電路實訓
單結晶體管觸發電路（ BT35/BT33 ）
西門子 TCA785 單相集成觸發電路
西門子 TC787AP 三相集成觸發電路
SG3525 PWM波形發生器電路
IGBT開關管驅動電路
3.整流電路實訓
不控整流
單相半波不控整流電路
單相全波橋式不控整流
變壓器中心抽頭雙半波不控整流
三相橋式全波不控整流
可控整流
單相半波可控整流
單相橋式半控整流
單相橋式全控整流
變壓器中心抽頭雙半波可控整流
三相橋式半控整流電路
三相橋式全控整流
4.逆變電路實訓
單相橋式整流有源逆變
三相橋式整流有源逆變
5.交流調壓電路實訓
單相晶閘管交流調壓電路
三相晶閘管交流調壓電路
單相雙向晶閘管交流調壓電路
三相雙向晶閘管交流調壓電路
IGBT直流斬波電路實訓
（ 1 ）降壓型斬波電路（（ Buck Chopper ）
（ 2 ）升壓型斬波電路（ Boost Chopper ）
（ 3 ）生降壓型斬波電路（ Boost -Buck Chopper ）
（ 4 ） CuK 斬波電路
（ 5 ） Sepic 斬波電路
（ 6 ） Zeta 斬波電路
七、設備配置清單
序號 |
編號 |
名 稱 |
數量 |
1 |
PE-01 |
電源控制屏 |
1件 |
2 |
PE-02 |
功率二極管組件 |
1張 |
3 |
PE-03 |
晶閘管組件 |
1件 |
4 |
PE-04 |
雙向晶閘管組件 |
1件 |
5 |
PE-05 |
GTR、 MOSFET 、 IGBT 組件 |
1件 |
6 |
PE-06 |
三相芯式變壓器組件 |
1件 |
7 |
PE-07 |
燈組負載組件 |
1件 |
8 |
PE-08 |
電抗器、變壓器組件 |
1件 |
9 |
PE-9 |
給定及電壓指示組件 |
1件 |
10 |
PE-10 |
交流電參數表組件 |
1件 |
11 |
PE-11 |
直流電參表組件 |
1件 |
12 |
PE-12 |
單結晶閘管觸發電路 |
1件 |
13 |
PE-12B |
TC785觸發電路 |
1件 |
14 |
PE-13 |
TC787觸發電路組件 |
1件 |
15 |
PE-14 |
可調電阻組件 |
1件 |
16 |
PE-16 |
直流斬波電路 |
1件 |
17 |
實訓桌 |
鐵質長方體封閉式結構，造型美觀大方；設有抽屜、柜門，用于放置工具、存放掛件及資料 |
1臺 |
18 |
實訓連接線 |
配備兩種不同的實訓聯接線，兩種不可以互插，實訓安全。 |
1套 |
19 |
虛擬儀器 |
嵌入式多功能網絡虛擬儀器（不需電腦配套使用） |
全室配 1 套 |
。
