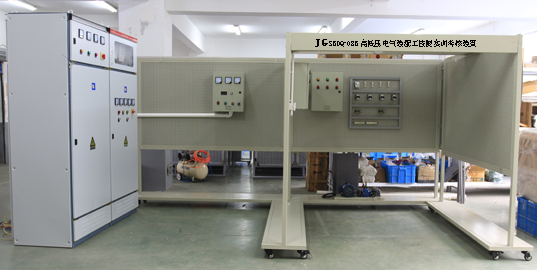

JGDQ-08B高低壓電氣裝配工技能實訓考核裝置

一、總體要求： 實訓設備在結構上以建筑模型（包含電纜敷設模擬、變壓器及配電室、二次接線及室內布線室等典型結構）為基礎，由電纜敷設、電力變壓器的安裝、 10KV 低壓電纜終端的制作、小型配電箱安裝、線管布線、電動機的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。

1.電纜線路施工采用角鋼挑架真實模擬現場電纜施工，包括低壓電纜終端及中間接頭的制作

2.電力變壓器采用特殊制作的小型干式電力變壓器進行接線、安裝及核相測試等

3.斷路器安裝采用小型斷路器來模擬現場少油斷路器

二、技術性能

1. 輸入電壓：三相四線制（或五線制） 380V ± 10% 50Hz

2. 工作環境：環境溫度范圍為 -5 ℃～ +40 ℃ 相對濕度＜ 85% （ 25 ℃）海拔＜ 4000m

3. 裝置容量：＜ 6kVA

4．模擬房間外形尺寸： 4000 mm × 2400 mm × 1910mm （長×寬×高）

5．低壓開關柜、變壓器柜外形尺寸： GCK 800 mm × 600 mm × 2000 mm （長×寬×高）

三、裝置配備

1. 實訓建筑模型

(1) 建筑模型是以框架式結構和萬能式網孔板相結合的形式，實訓房間底腳裝有帶剎車的萬向輪，可以方便的移動。學生可以在房間里對電氣動力設備進行安裝、調試實訓。

(2) 具有兩個實訓房間。一個實訓房間模擬配電房（含有配電箱、低壓開關柜、變壓器柜），另一個房間為電氣動力設備安裝調試房間（可以完成電纜終端制作、電機實訓、變壓器實訓、照明設備實訓、線管、線槽、橋架布線）。

2. 交直流電源、電氣設備配備

(1) 電源部分： 三相四線 380V 市電經漏電保護器、接通總開關 , 由接觸器通過起、停按鈕進行操作送電，采用 380V 市電來模擬 10kV 電網進線電壓。

提供直流 220V(0.5A) 勵磁電源及 0 ～ 250V(3A) 連續可調穩壓電樞電源 ( 具有過壓、過流及短路保護功能 ) 各一組，并設有直流數顯電壓表及切換開關。

設有 10kV 指針式交流電壓表三只指示輸入的三相電源線電壓。交流電源輸出端設有過流保護及漏電保護功能。

(2) 實訓元器件一套： 配有（ 1.6A-2.5A ）低壓斷路器一只、 RL1-15 3A 螺旋熔斷器三只、 2A 直插式熔斷器 2 只、 380V 交流接觸器五只、接觸器輔助觸頭五只、（ 5.5-8A ）熱繼電器一只、快動按鈕開關四只、按鈕開關盒一只、數字式電動機綜合保護裝置一套、控制變壓器一只、功率電阻三只、整流板一只、交流 220V 通電延時繼電器二只、交流 220V 斷電延時時間繼電器二只、直流欠電流繼電器一只、直流 220V 欠電壓繼電器一只、過電流繼電器一只、交流 220V 聲控感應開關一只、交流 220V 單極開關一只、鎮流器一只、日光燈一只、日光燈座一只、啟輝器一只、啟輝器座一只、交流 220V 白熾燈泡三只、螺口平燈座一只、單相感應式電度表一只、電流互感器一只、三相四芯暗插座一只、單相三芯暗插座一只、φ 20 線管、進口 2025 線槽各十米、接線端子四十只等低壓電器，用于完成動力和照明設備安裝調試實訓。

(3) 低電壓開關實訓柜一套： 配有開關柜一套、 400A 膠板隔離開關一只、 200A DW15 萬能式斷路器一只，三相感應式無功電度表一只、三相感應式有功電度表一只、 400V/100V 電壓互感器一只、 5A/5A 電流互感器三只、 400V 電壓表一只、 0 ～５ A 電流表三只、功率因數表一只、電壓指示切換開關一只、 4*40 母線夾三只、 4*40 母線若干、 30W 散熱風扇一只、 220V 指示燈三只、 RL1-15 10A 螺旋熔斷器三只、 RT18 10A 直插式熔斷器 2 只、通用型接線端子四十只等。

(4) 變壓器實訓柜一套： 配有變壓器柜一套、 5kVA 干式變壓器 ( 帶無載調壓抽頭 ) 一只、 40*40 母線若干、智能型溫濕度控制器一只、 30W 散熱風扇一只、絕緣子若干。

(5) 配電箱二套： 配有配電箱兩只、 150A 斷路器一只、 100A 斷路器一只、 50A 斷路器三只、 10A 單相空氣開關二只、 10A 三相空氣開關二只、 220V 指示燈十二只。

(6) 實訓電纜一套： 配有鎧裝電纜 3*35 平方 /10kV 10 米 , 電力電纜 4*25 20 米

電力電纜 3*50+1*25 20 米 , 中間電纜附件各一套、電纜橋架二米。

(7) 電動機機組、變壓器： 配有電動機安裝平臺一套、 350W 直流電機一臺、 1.1kW 三相鼠籠式異步電動機一臺、 5kVA 干式變壓器一臺帶無載分接頭，分別可以正負 5% 和 10% 無載調壓。

(8) 折疊式人字梯一把 :

3. 儀器工具

(1) 配有電工常用工具二套：剝線鉗一把、尖嘴鉗一把、 40W 電烙鐵一把、十字螺絲刀一把、一字螺絲刀一把、斜口鉗一把等。

(2) 儀器一套： 鉗形電流表一只， 500V 等級兆歐表一只，數字萬用表一只等。

(3) 電纜終端附件制作工具一套： 交流 220 V 帶調溫?zé)犸L(fēng)槍一只、 YQK 系列手動液壓鉗一把、銅鼻子三只、 100W 電烙鐵一把、 3M 卷尺二把，小鋼鋸及鋸片一套、電工刀一把等。

4．工業 4.0 仿真實訓軟件

1） PLC 仿真可以通過 PLC 編程控制模型的相應動作從而完成工序動作包含機械手仿真、自動門仿真、升降機仿真、分揀仿真、正反轉仿真、郵件分揀、流水線、自動分揀等。

2）電工電子仿真

（ 1 ）接線仿真 01 具有過載保護的正轉控制接線仿真、 02 雙重互鎖的正反轉控制接線仿真、 05 接觸器星形、三角形控制接線仿真、 06 時間繼電器接線仿真、 07 三相電動機機械制動控制電路仿真

（ 2 ）電路仿真 01 具有過載保護的正轉控制仿真、 02 雙重互鎖的正反轉控制仿真、 03 生產機械行程控制電路仿真、 04 自耦降壓起動仿真、 05 接觸器星形、三角形控制仿真、 06 時間繼電器仿真、 07 三相電動機機械制動控制電路仿真、 08 電動機反接制動控制電路仿真、 09 有變壓器全波整流能耗制動控制電路仿真、 10 接觸器控制的雙速電動機調速電路仿真、 12 利用電流繼電器控制繞線式異步電動機起動控制線路仿真、 c620 車床電氣控制仿真，電動葫蘆仿真， z35 搖臂鉆床仿真



3 ）排故仿真 01 具有過載保護的正轉控制排故、 02 雙重互鎖的正反轉控制排故、 03 生產機械行程控制電路排故、 04 自耦降壓起動排故、 05 接觸器星形、三角形控制排故、 06 時間繼電器排故、 07 三相電動機機械制動控制電路排故、 08 電動機反接制動控制電路排故、 09 有變壓器全波整流能耗制動控制電路排故、 10 接觸器控制的雙速電動機調速電路排故、 12 利用電流繼電器控制繞線式異步電動機起動控制線路排故、 13c620 車床電氣控制排故、兩地控制連線等

（ 4 ）原理仿真變壓器工作原理、步進電動機工作原理、單向異步電動機工作原理、電度表工作原理、兩地控制燈電路、鉗型電流表原理、熱繼電器工作原理、伺服電動機工作原理、兆歐表工作原理、塑殼式斷路器工作原理、交流接觸器原理等

（ 5 ）電機拆裝仿真，三相異步機拆分、單相異步機拆分等

（ 6 ）儀器儀表的使用仿真萬用表、雙蹤示波器、信號發生器、頻譜儀、鉗形表等

3）氣動回路仿真

（ 1 ）軟件以氣動經典 22 回路為依據開發出 28 回路的在線及離線仿真

（ 2 ）軟件中設置的 14 路“考考你！”表現為典型氣路設備故障。

（ 3 ）軟件狀態含“模擬運行”“聯機運行”即離線仿真、在線仿真。兩種運行狀態自動切換，當連接外部設備時自動切換為在線仿真，無外部設備連接時為離線仿真即模擬運行。

軟件中離線仿真 13 個回路包括： 1 、單作用氣缸的換向回路（ a ） 2 、雙作用氣缸的換向回路（ a ） 3 、單作用氣缸的速度控制回路（ a ） 4 、單作用氣缸的速度控制回路（ b ） 5 、雙作用氣缸單向調速回路（ a ） 6 、雙作用氣缸單向調速回路（ b ） 7 、雙作用氣缸的速度控制回路一 8 、雙作用氣缸的速度控制回路二 9 、壓力控制回路 10 、計數回路 11 、延時回路 12 、用機械行程閥的單往復控制回路 13 、過載保護回路。

離線、在線自動切換的 15 個回路包括： 1 、單作用氣缸的換向回路（ b ） 2 、雙作用氣缸的換向回路（ b ） 3 、速度換接回路 4 、緩沖回路 5 、互鎖回路 6 、用行程開關的單缸往復運動回路 7 、單缸連續往復動作回路 8 、直線缸、旋轉缸順序動作回路 9 、多缸順序動作回路 10 、雙缸同步動作回路 11 、四缸聯動回路 12 、卸荷回路 13 、或門型梭閥的應用回路 14 、快速排氣閥的應用回路 15 、高低壓切換控制回路。

（ 4 ）設置 14 路“考考你！”當點開了“考考你”對話框回路自動設置故障，當回答正確或關閉“考考你”對話框，故障自動接觸，回路正常仿真。 14 路“考考你”包括模擬故障有： 1 單作用氣缸故障 2 、電磁閥故障 3 、雙作用氣缸故障 4 、調節閥故障 5 、節流閥故障 6 、手動換向閥異常 7 、節流閥堵死故障 8 、行程開關故障 9 過濾三聯件故障 10 、氣容故障 11 、行程閥故障 12 、順序閥故障 13 、行程開關失靈 14 、負載阻力過小

4）液壓回路仿真其界面可清楚的展示液壓元器件的內部結構以及液壓回路的工作過程。液壓傳動原理的動態演示并不少于 18 種動態演示。

a) 多級高壓回路 b) 減壓回路 c) 先導式溢流閥缷荷回路 d) 順序平衡回路 e) 回油節流調速回路 f) 旁路節流調速回路 g) 液壓缸差動連接回路

h) 三位四通電磁換向閥換向回路 i) 液控單向閥鎖緊回路 j) 順序閥控制順序動作回路 k) 壓力繼電器控制順序動作回路 l) 行程開關控制順序同步回路 m) 調速閥控制同步回路 n) 液壓馬達回油節流調速回路 o) 二位四通電磁閥換向回路 p) 手動閥換向回路 q) 速度換接回路 r) 二位二通缷荷

5）傳感器仿真

（ 1 ）溫度變送傳感器器仿真包含溫度變送傳感器模擬拆裝；溫度變送傳感器模擬接線；溫度變送傳感器模擬運行仿真

（ 2 ）液位傳感器仿真包含液位傳感器模擬拆裝；液位傳感器模擬接線；液位傳感器模擬運行仿真

（ 3 ）流量傳感器仿真包含流量傳感器模擬拆裝；流量傳感器模擬接線；流量傳感器模擬運行仿真

★ 5 、在線遠程教育學習軟件

★ 6 、電氣控制仿真軟件

以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。

（ 1 ）軟件模擬線路故障根據故障現象使用各種虛擬儀表進行排故

（ 2 ）學員根據電路圖自己布局電氣設備并連接線路，自動檢測線路錯誤。

（ 3 ）電機及電氣三維元件裝配

（ 4 ）元器件檢測

（ 5 ）電氣電路仿真

四、實訓項目

（一） 電氣照明設備的安裝

1. 線管敷設

2. 管內穿線與連接導線

3. 燈具、開關插座安裝

4. 典型照明電路的安裝及接線

（二） 電纜線路的施工

1. 電纜的耐壓測試和絕緣檢測

2. 電纜支架的安裝

3. 電纜的敷設

4. 電纜的戶外式終端制作

5. 電纜的戶內式終端制作

（三） 變配電設備的安裝

1. 變壓器的安裝

2. 變壓器的接線及檢測

3. 配電箱的安裝

4. 斷路器的安裝

5. 配電箱的接線

6. 電氣二次接線

7. 線管的敷設及布線

（四） 電動機的安裝

1. 電動機的絕緣測試

2. 電動機的就位安裝

3. 電動機的首末端判別

4. 電動機機組的安裝

5. 電動機控制回路元器件的安裝

6. 電動機的接線與運行

五、設備配置清單

一：電源控制配電箱部分

1	斷路器	DZ47LE-63	個	1
2	交流接觸器	CJX2-3210	個	1
3	電壓互感器	380V/100V	個	1
4	直流調速器	500W	個	1
5	電壓表	6L2-12KV/100V	只	3
6	直流數顯電壓表	DC300V	只	1
7	切換開關	2檔 XB2ED21	只	1
98	按鈕	LA38-11BN	只	2
10	指示燈	AD16-22D	只	1
11	配電箱	400*200*500	個	1

二：配電箱部分 1

1	斷路器	DZL25-250/430 160A	個	1
2	電斷路器	DZ47-63 3P 50A	個	3
3	指示燈	AD16-22D	個	6
4	配電箱	400*200*500	個	1

二：配電箱部分 2

1	斷路器	SE-100/330 100A	個	1
2	斷路器	DZ47-63 3P 10A	個	2
3	斷路器	DZ47-63 1P 10A	個	2
4	指示燈	AD16-22D	個	6
5	配電箱	400*200*500	個	1

二：照明與開關部分

1	聲控感應開關	86型	只	1
2	單極開關	86型	只	1
3	鎮流器	15W	只	1
4	啟輝器及座		套	1
5	日光燈	15W	只	1
6	日光燈座		只	1
7	白熾燈泡	10W 220V 螺口	只	3
8	螺口平燈座	螺口 86# E27	只	3
9	單相感應式電度表		只	1
10	電流互感器	BH-0.66 5A/5A	只	1
11	三相四芯暗插座	86型	只	1
12	三相四芯插頭		只	1
13	單相三芯暗插座		只	1
14	明盒	86型 / 明裝	個	3
15	暗盒	86型 / 暗裝	個	2
16	線管	φ 25	米	10
17	線槽	2025	米	10
18	單極開關	86型 兩位	個	2
19	電源插座	86型 2*2*3	個	2
20	白板（插座面蓋）	86型	個	2
21	明裝塑殼配電箱	9-12位	個	1

三：電氣控制部分

1	低壓斷路器	DZ108-20 3.2A-5A	只	1
2	螺旋熔斷器	RL1-15 3A	只	3
3	直插式熔斷器	RT18-32X 3P 2A	只	1
4	直插式熔斷器	RT18-32X 2P 2A	只	1
5	交流接觸器	CJX2-0910/380V	只	5
6	輔助觸頭	F4-22	只	5
7	熱繼電器	JR36-20 5.5-8A	只	1
8	按鈕開關	LA38-11BN	只	4
9	按鈕開關盒	4位	只	1
10	電動機綜合保護器	JD-5A	只	1
11	控制變壓器	BK-50VA	只	1
12	功率電阻	75Ω /75W	只	3
13	整流橋		只	1
14	通電延時繼電器	ST3P/ 220V	只	2
15	斷電延時繼電器	ST3PF/220V	只	2
16	直流欠電流繼電器	JL14-11ZQ	只	1
17	直流欠電壓繼電器	JCDY-2/Q 220V	只	1
18	直流過電流繼電器	JL14-11Z	只	1
19	硬線（電線）	BV 1.5mm2 紅色	米	100
20	多股軟線	RV 0.5mm2 紅	米	50
21	線比（線鼻）	Φ 1.5-3 開口	個	50
22	直流電機		臺	1
23	三相鼠籠式異步電動機	1.1kW	臺	1
24	三相鼠籠式異步電動機	180W	臺	1
25	電機安裝板		塊	1

四：管線材部分

1	線管	Ф 25 PVC	米	6
2	管直通	Ф 25 PVC	個	5
3	管三通	Ф 25 PVC	個	5
4	管彎頭	Ф 25 PVC	個	6
5	管夾	Ф 25	個	15
6	管接頭（杯疏）	Ф 25	個	10
7	扎帶	3X100mm	包	1
8	鎧裝電纜	3*35平方 /10kV	米	10
9	電力電纜	4*25	米	20
10	電力電纜	3*50+1*25	米	20
11	中間對接頭	GT-25	只	10
12	中間對接頭	GT-50	只	10
13	銅線鼻	DT-25	只	10
14	銅線鼻	DT-50	只	10
15	熱縮中間接頭附件		套	5

五：實訓工具部分

1	尖嘴鉗	150mm 6"	把	2
2	剝線鉗		把	2
3	電烙鐵	40W	把	2
4	一字螺絲刀	Φ 5 × 150mm 中一字	把	2
5	十字螺絲刀	Φ 5 × 150mm 中十字	把	2
6	斜口鉗	6"	把	2
7	驗電筆	0-500V	支	1
8	萬用表	DT890+	只	1
9	鉗形電流		只	1
10	兆歐表	500V	只	1
11	熱風槍	交流 220 V	把	1
12	手動液壓鉗	YQK-300(8-300)	把	1
13	銅鼻子		只	3
14	電烙鐵	100W	把	1
15	卷尺	3M	把	2
16	手鋸弓	301	把	1
17	鋼鋸條	細齒	條	3
18	電工刀		把	1
19	活動扳手	8" 200mm	只	1
20	內六角扳手	1.5-10mm 全套	套	1
21	工具箱		只	1

六：其它部分

1	裝置平臺		套	1
2	低電壓開關實訓柜		套	1
3	變壓器實訓柜		套	1
4	護套自鎖線	Φ 4 × 100CM 黃 / 綠 / 紅 / 藍 / 黑	條	50
5	安裝螺絲		套	1



。
