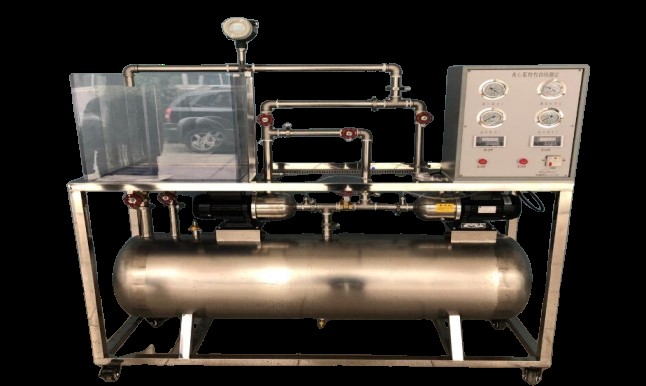

離心泵綜合實驗裝置 JGCFD-T017 型 離心泵綜合實驗臺

一 . 裝置特點
　　 本實驗臺管路系統采用有不銹鋼管制作，采用數顯渦輪流量計。測試離心泵泵特性曲線、水泵汽蝕和水泵的串、并聯特性試驗。
二 . 實驗?zāi)康?
　　 測試離心泵泵特性曲線、水泵汽蝕和水泵的串、并聯特性試驗。
三 . 技術指標
1. 運行環境：溫度 0-40 ℃ ，相對濕度：≤ 90%RH ，電源： 220V/50Hz ，可連續操作。
2. 工作電源 AC220V 、 50Hz ，單相三線制、功率 1000W 。安全保護：具有接地保護、漏電保護、過流保護。
3. 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。 4. 裝置外形尺寸： 1600×580×1700mm 。
四 . 主要配置及參數
1. 管路：均為 304 不銹鋼材質。
2. 離心泵（ 2 臺）：輕臥式多級離心泵，最大流量 2m3/h ，最高揚程 15m ，功率 0.37KW ， 50HZ ，轉速 2900r/min 。
3. 蓄水箱：容積 144L ， 304 不銹鋼材質。
4. 恒壓水箱： 500×500×500mm ，透明有機玻璃材質。
5. 標定計量箱： 160×130×450mm ，貼有標定計量尺。
6. 精密壓力表：真空表和壓力表，量程為 -0.1~0.3Mpa ，精度級別為 0.15 級。
7. 銅閥門： DN25 和 DN40, 公稱壓力 P ≤ 1.6Mpa ，溫度范圍： -20 ℃ ~160 ℃ 。
8. 渦輪流量計：準確度： 0.5% 級，輸出形式： 4-20mA ，供電方式： 24V ，額定壓力 6.3MPa ，流量范圍： 0.8-8m3/h ，儀表系數： 383.347 脈沖 / 升。
9. 智能單相功率表：輸出電源： AC0-10A/250V,
10. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器、帶燈自鎖按鈕開關、線槽等組成，控制箱面板采用鋁質凹字技術制作。
11. 不銹鋼框架實驗臺（ 38*38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）

。
