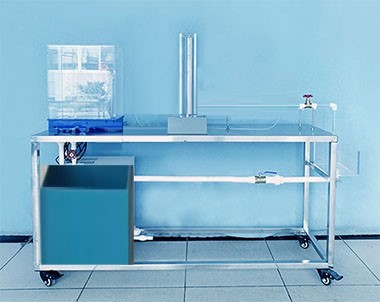

沿程阻力實驗裝置 JGKY -T061 型 自循環沿程阻力實驗儀
一 . 實驗目的
1. 圓管層流和紊流的沿程損失與平均流速的定量關系。
2. 可供測定不銹鋼管的當量粗糙度實驗及其他數項定性，定量實驗。
3. 能測定管道沿程沿程摩阻系數 λ ，可測繪 λ ～ Re 曲線。
4. 通過實驗能加深理解圓管層流和紊流的沿程損失隨平均流速變化的規律。
二 . 技術指標
1. 工作環境：常溫、常壓，相對濕度：≤ 90%RH 。
2. 工作電源 :AC220V ， 50HZ 。
3. 裝置外形尺寸： 1650×450×1280mm 。

三 . 主要配置及參數
1. 蓄水箱： 10mm 厚白色 PP 板，尺寸： 400×390×450mm ，容積約為 70L 。
2. 恒壓水箱：透明有機玻璃精制，尺寸： 350×180×450mm ，容積約為 30L ，配有溢流板，穩壓孔板 , 有穩壓溢流口。
3. 沿程阻力管：規格 φ20×3mm ，有機玻璃管，總長 1200mm ，流量可通過閥門調節。
4. 測壓板： 2 根， 10mm×540mm ，有機玻璃管，帶滑尺與校準鏡面，測量精度 ±0.5mm 。
5. 回水箱：透明有機玻璃材質， 160×250×160mm 。
6. 低噪音循環防腐水泵： 220~240V/50HZ,80W ，最高揚程： 3.8m ，輸出流量： 5000L/h ，輸送流體最高溫度為 35 ℃ 。
7. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、帶燈自鎖按鈕開關、線槽等組成，控制箱面板采用鋁質凹字技術制作。
8.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）

。
