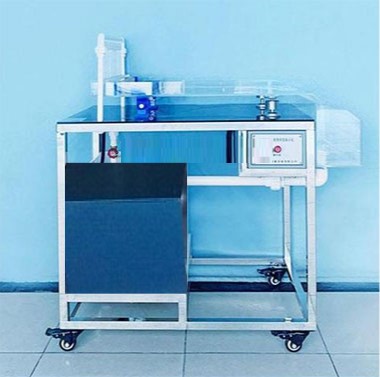

液體與油槽流線儀實驗裝置 JGKY -T023 型 液體流線儀 / 油槽流線儀設備

一 . 裝置特點
　　 油槽 ( 液體 ) 流線儀可直觀的觀察流線繞經不同固體壁面（如機翼、圓柱體橋墩、突擴、突縮管道斷面）時流線的變化情況，如流線的疏密程度、扭曲變形現象及程度、漩渦、死區等。
二 . 實驗?zāi)康?
　　 使帶有泡沫的變壓器油加在油槽中，經過導液柵后形成許多平行的流線，把相應的不同形狀的固體試件放在油槽中，以觀察其流線繞經不同固體壁面的變化，從而使學生對課堂中學到的流線、跡線、壓強分布、阻力產生的原因等內容有一個更深入的理解和認識。
三 . 技術指標
1. 工作環境：常溫、常壓下運行，相對濕度：≤ 90 ％ RH 。
2. 工作電源 AC220V 、 50Hz ，單相三線制，功率 80W 。
3. 裝置外形尺寸： 1000×450×1000mm 。
四 . 主要配置及參數
1. 循環油箱： 10mm 厚 pp 板，尺寸 250×250×300mm ，設有排污閥。
2. 回油槽：有機玻璃材質，厚度 8mm 。
3. 油泵：低噪音循環防腐水泵： 220~240V/50HZ,80W ，最高揚程： 3.8m ，輸出流量： 5000L/h ，輸送流體最高溫度為 35 ℃ 。
4. 油槽：透明有機玻璃材質，厚度 8mm ，尺寸為 1000×400mm, 與可轉動構件，調平腳座固定在實驗臺，可調節油槽角度。
5. 流線發生器：梳形輸油管， 23 根，輸油管直徑 1mm 。
6. 導葉：藍色有機玻璃， 23 片。
7. 試件：機翼、圓柱體橋墩、突擴、突縮管道斷面，材質茶色有機玻璃。 8. 管路、閥門：白色 PVC 管，若干銅制閘閥。
9. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、帶燈自鎖按鈕開關（正泰）、電纜線等組成，控制箱面板采用鋁質凹字技術制作。
10. 不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。

。
