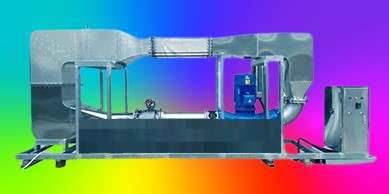

循環水洞實驗裝置 JG CFD-T401 型 循環水洞實驗臺
一 . 技術參數
　　 類型：動力循環式
　　 工作段尺寸： 300mm×300mm×1200mm （寬 × 高 × 長）
　　 最大流速： 0.5m/s
　　 占地面積： 5400mm×800mm×2100mm （長 × 寬 × 高）
　　 材質：有機玻璃（主體），支架為方管
　　 流量測量：采用 0.4 級電磁流量計進行測量。

二 . 設計原理
　　 驅動形式：葉輪驅動，變頻調速
　　 主要組成：整流段、收縮段、工作段、擴散段、動力段及回流管幾部分組成
　　 整流段穩壓段 , 裝有蜂窩器和阻尼網。蜂窩器材料采用有機玻璃板粘接而成。它的功能是將來流的大漩渦割裂成小漩渦、導直水流、消除水流中的旋轉運動及減少橫向流動 ? 使水流方向與試驗段軸線一致。
　　 收縮段：該水槽收縮曲線采用維托辛斯基曲線。收縮段出口處常有一段長度為 0.4R2 的平直段。實驗證明 , 按照此曲線做成的收縮段、出口截面的流場是相當均勻。
　　 工作段：長矩形槽。有機玻璃做水槽壁面，便于對流場進行觀察拍照。
　　 動力段：保證試驗段能達到 0.3 ～ 0.5m/s 的流速 , 要求調速和長時間運行。采用變頻調速電機進行動力驅動。
三 . 工作過程
　　 整個系統由動力段中的葉輪提供動力，使水槽中的水能夠循環流動，水從回流管流入整流段，經孔板、導流片、蜂窩及阻尼網等整流后，流入收縮段，經收縮段加速后的水流入工作段，經擴散段流入動力段，動力段中部的葉輪對水進行加速，使水流入回流管中，形成水的循環流動。
四 . 主要配置
　　 不銹鋼及有機玻璃實驗本體，驅動電機變頻調速驅動系統，圓柱試件，堰流試件，電磁流量計

。
