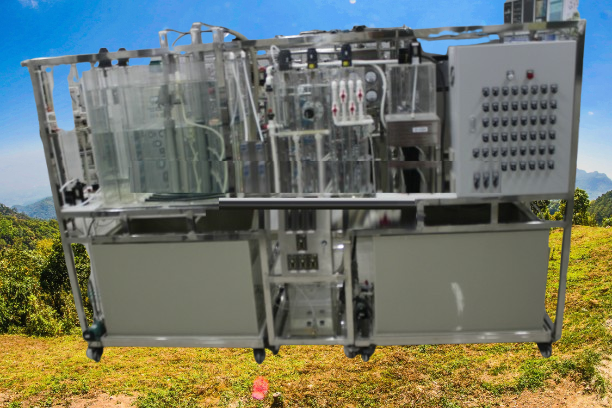

污水處理綜合治理實驗臺 JGTG-204 型污水處理綜合治理實訓裝置

污水處理綜合治理實訓裝置是一種專門用于教學和科研的實驗設備，它能夠模擬真實的污水處理過程，幫助學生和研究人員深入了解污水處理的原理和技術。以下是關于這種實訓裝置的詳細介紹：

實訓裝置的功能和用途

功能：實訓裝置可以模擬多種典型的水處理工藝實驗，包括城市污水處理工藝、生活小區污水的處理工藝及多種工業廢水的處理。

用途：主要用于教學科研、工藝優化和新技術研發

實訓裝置的主要配置

機械格柵池：用于去除污水中的大顆粒雜質。

旋流沉砂池：進一步去除污水中的砂粒等雜質。

調節池：用于對污水進行初步調節。

生物處理設備：包括好氧池、厭氧池等，用于降解污水中的有機物。

沉淀池：用于分離生物處理后的污泥和清水。

過濾設備：如砂濾池，用于去除水中的懸浮物。

實訓項目

系統圖和電氣控制原理圖的繪制。

污水處理設備的安裝與調整。

污水處理設備的工藝連接。

污水處理設備控制系統的連線與調試。

在線監測儀表的使用。

通過這些實訓項目，使用者可以掌握污水處理的關鍵技術和操作流程，為未來的實際工作打下堅實的基礎

主要參數及配置：

本系統設計包括三級工藝，一級物化處理、二級生物處理與三級深度處理。一級物化處理包括：配水系統、格柵、旋流沉砂池、加藥混凝沉淀系統、電凝聚氣浮、中和調節池。二級生物處理工藝包括：普通活性污泥法污水處理工藝、 A/O 污水處理工藝、 A2/O 污水處理工藝、 UCT Ｔ污水處理工藝、 MUCT 污水處理工藝、二級污水出水調節池等。三級深度處理包括：普通快濾池、活性炭吸附裝置、紫外消毒裝置等。生物處理單元由多種工藝形式組成。 自動化控制系統：手動控制機柜、工業平板電腦、工業控制系統、編程電纜、網絡系統、相關軟件。系統主要測點包括：在線 PH 計 9 臺、在線 ORP 儀 4 臺、在線 DO 儀 1 臺、在線變頻攪拌控制系統 6 套、裝置外形尺寸：長度： 16000mm  寬度： 1400mm  高度： 2200mm 、電壓 220V 功率 12000W 。

304 不銹鋼框架實驗臺（ 38mm×38mm,304 不銹鋼方管）

。
