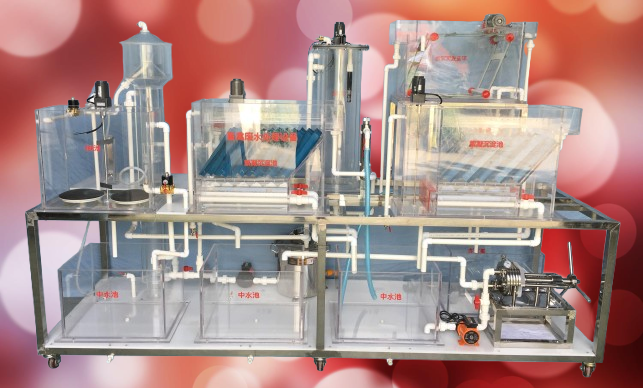

JGTG-22 9 型 畜禽廢水處理實驗設備裝置
一、 產品描述
畜禽廢水處理設備是專門為大中專院校開設的“環境工程”．“環境監測與治理技術”．“環境監測與評價”、“水環境監測與保護”，“城市水凈化技術”、“給排技術”等環境類相關專業而研制的綜合實訓平臺。該實訓平臺既能體現典型污水處理工藝的經典，又能反映出新型污水處理組合工藝系統）的先進，通過實訓平臺實訓促進工學結合人才培養模式的改革與創新，培養學生的可持續發展能力，為社會提供滿足企業需求的水處理設備安裝、調試及水質檢測分析等方面的專業人才。
二、主要技術指標及參數：
1 、環境溫度： 5 ℃ ～ 40 ℃
2 、 處理水量： 5 0 ～ 10 0L/h 、
3 、 裝置外形 總 尺寸： 22 00 mm× 8 00mm×1 6 00mm. 、
4 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 230 0W ，安全保護：具有接地保護、漏電保護、過流保護
三、系統組成與功能
畜禽廢水處理綜合實訓設備主要由控制系統、供水系統和污水處理系統三部分組成。
控制系統：主要由電氣控制柜、觸摸屏、旋鈕開關、
觸摸屏控制、也可以手動、在線監測儀（ PH 儀和 DO 儀），監控等組成，供水系統：主要由水箱、不銹鋼支架、水箱液位管和球鬧等組成。污水處理系統：裝置對象設備整體采用不銹鋼框架進行設計，主要?jiǎng)恿ο到y(tǒng)器件安裝在鋼架上，主要有機玻璃反應器合理的布置安裝在不銹鋼鋼架的上層。下層動力系統主要由水泵、風機、中水池裝置等組成。有機玻璃反應器系統主要由有機玻璃平流式沉淀池、 CSTR 池、輻流式沉淀池、 UASB 池、 SBR 池、絮凝沉淀池、消毒池、固液分離機、有機玻璃中和池等組成。曝氣系統主要由風機、曝氣管、攪拌機、流量計和管道等組成，在線監測系統主要由 DO 在線儀、 PH 在線儀、浮球液位開關等組成。
四、基本配置
不銹鋼支架 280*86*182 cm1 套、中水箱 50*40*35cm1 個、平流式沉淀池 72*32*40cm1 臺、 CSTR 池 Φ25*75cm1 臺、輻流式沉淀池 Φ35*42cm1 臺、 UASB 柱 Φ15*150cm1 臺、 SBR 池 50*27*45cm1 臺、絮凝沉淀池 60*27*50cm1 個、消毒池 Φ5*35cm1 個、固液分離機 40*30*20cm1 臺、水泵單相 AC220V; 功率： 6W ；揚程： 3.3m ；流量： 32L/min4 臺、調速電機單相 AC220V; 功率： 15W4 個、微孔曝氣管： Φ2cm1 批、氣泵單相 AC220V; 功率： 40W1 臺、 304 潷水器空氣堰式 1 只、 DO 傳感器 0-20mg/L ， 6 分外螺紋接口 1 只、 PH 傳感器 0-4,6 分外螺紋接口 1 個、氣體流量計 0.5-8L/min1 只、液體流量計 1-7L/min1 只、浮球液位開關上下限 6 套、觸摸屏 10.4 寸 1 臺、手動開關 Φ221 批、手自動轉換開關 Φ381 個、 DO 儀單相 AC220V 輸入 ; 輸出信號： 4-20mA1 套、 PH 儀單相 AC220V 輸入 ; 輸出信號： 4-20mA1 套
。
