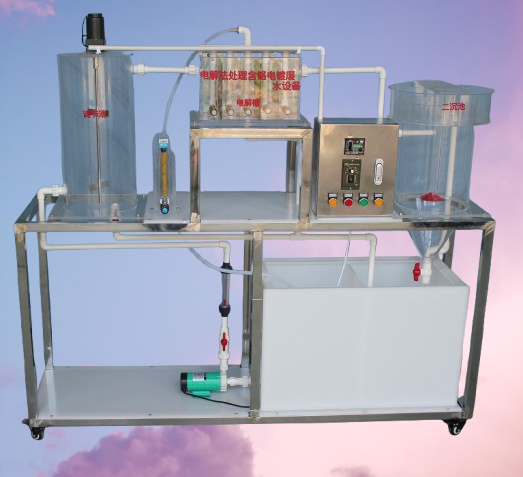

JGTG-227 型 電解法處理含鉻電鍍廢水實驗裝置
一、實驗原理和目的：
1 、了解電解法處理含鉻電鍍廢水的工藝流程。
2 、加深對該實驗基本概念的理解，提高理論和實踐知識。
原理：
在酸性含鉻廢水中，鉻主要以 C Y2 O 7 = 形式穩定的存在，但也有存在有少量的 C Y O 4 = 。
用鐵板作陰、陽極，在廢水中投加一定量的食鹽，用以提高導電率并活化陽極。用壓縮空氣攪拌，以低壓直流電進行電解處理。在酸性條件下，鐵陽極受電流的作用，發生溶解，生成二價鐵離子進入廢水中，將六價鉻還原為三價鉻，當三價鉻 PH >5 時，生成氫氧化鉻沉淀，分離沉淀后將水排出。
陽極反應：鐵失去電子變成二價鐵，離子進入廢水中。
Fe-2e → Fe ++
二價鐵離子是一種強還原劑，將廢水中的六價鉻還原為三價鉻。
C Y2 O 7 = +6Fe ++ +14 H ＋ → 2C Y3 + +6Fe 3+ +7H 2 O
C Y O 4 = +3Fe ++ + 8 H + →C Y3 + +3Fe 3+ +4H 2 O
陰極反應：氫離子在陰極上放電變成氫氣逸出。同時還有少量的六價鉻在陰極上放電變?yōu)闅錃庖莩觯偈箯U水中的 PH 值逐漸升高，致使三價鉻形成氫氧化鉻沉淀而分離。氫氧化鉻在 PH >5 時很容易沉淀，同時廢水中的 Fe 3+ 生成氫氧化鐵沉淀。
C Y 3+ +3OH － → C Y （ OH ） 3 ↓
Fe 3+ +3OH － → Fe （ OH ） 3 ↓
沉淀后能達到排放標準。
二、主要技術指標及參數：
1 、原水含鉻濃度： 50 ～ 150mg/L
2 、電解歷時： 30 ～ 60min
3 、投加食鹽： 1 ～ 1.5g/L
4 、電壓： 7 伏～ 10 伏
5 、電流濃度： 0.6 ～ 0.75 安 / 升
6 、電能耗量： 2.76 ～ 3.76 千瓦時 /m 3 水
7 、沉渣量（估算）：渣量： 1g/L （廢水）（定期排渣）
8 、攪拌氣量： 0.075m 3 /min ＝ 4.5m 3 /h
9 、電極換向時間： 4 ～ 6 小時
10 、處理前 PH ＝ 3 ～ 5.5 處理后 PH ＝ 5 ～ 7
11 、 裝置外形尺寸： 1300mm×500mm×1300mm 、
12 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 50 0W ，安全保護：具有接地保護、漏電保護、過流保護
三、 主要配置：
1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 8 mm ， 4 00 × 400 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；
2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 8 mm ， 40 0 × 400 × 40 0mm ，底板上安裝有放空閥，方便將水排凈；
3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）
4 、 電解槽 1 套、 包括 :304 不銹鋼電極板及石墨板 10 塊 、 透明有機玻璃材質、壁厚 10 mm ， 30 0 × 20 0 × 25 0mm 、含 直流穩壓電源 1 臺、
5 、 豎流式沉淀池、 透明有機玻璃材質、壁厚 7 mm ， ? 25 0 × 30 0mm ；
6 、 防腐蝕 提升 磁力 泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；
7 、 氣 泵 1 臺、功率 ： 20 W 、 最大 氣 量： 6 L/min ， 帶 微 孔 曝氣 管 1 套、
8 、流量測量與調節： 轉子流量計 1 只、 （ LZS-15 、 量程 6 ~ 6 0L/h ）
9 、流量測量與調節： 氣體流量計 1 只 、 （ LZB-10 、 量程 100 ~ 100 0L/h ）
10 、 實驗臺面（白色 10mm 厚 PP 板）、
11 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，
12 、 配套 UPVC 連接管道和閥門 （中財品牌） 。。
13 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成
。
