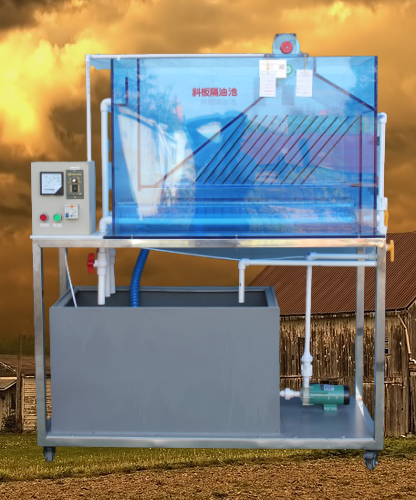

JGTG-290 型斜板隔油池 （上有刮油實驗裝置）

一、適用范圍及原理：

隔油池的工作原理和設計方法，與沉淀池基本上相同。隔油池的浮渣，以油為主，也含固體雜質。對石油工業廢水來講，水分有時高達 50 ％，固體雜質一般在 1 ～ 20 ％左右。

當含油廢水進入隔油池下部，加入適當量破乳劑，進行劇烈的攪拌，中部是中速，上部是慢速，使乳化的液滴猛烈碰撞而合并，隨后流入隔油池，油即浮上水面。用人工或機械將油刮在旁邊的油箱里。水通過 60° 斜板向下流，最后通過集水管流出。

二、主要技術指標及參數：

1 、環境溫度： 5℃ ～ 40℃

2 、處理水量： 0.62m 3 /h ；

3 、破乳時間：快速轉 2 分鐘，中速轉 4 分鐘，慢速轉 4 分鐘；

4 、斜板流蘇： 3.54m/h （或 0.96 m/h ）。

5 、 裝置外形尺寸： 1 3 00mm×500mm×1500mm

6 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 50 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 40 0 × 4 00 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 30 0 × 40 0 × 50 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 斜板隔油池 1 套， 透明有機玻璃材質、壁厚 10 mm ， 70 0 × 35 0 × 50 0mm ，

5 、 破乳混凝箱 1 只、 透明有機玻璃材質、壁厚 8 mm ， ? 30 0 × 35 0mm 、 含電機 攪拌 裝置 1 套

6 、電機刮 油 系統裝置 1 套 （功率 25W 、轉速 6 0rpm ）。

7 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

8 、 加藥 計量蠕動 泵 1 臺、 流量范圍： 0.008-460mL/min 、 配 有機玻璃加藥箱 1 只、

9 、 流量測量與調節： 進水 轉子 流量 計 1 只 ：量程 1 0~ 10 0L/h ；

10 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

11 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

12 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
